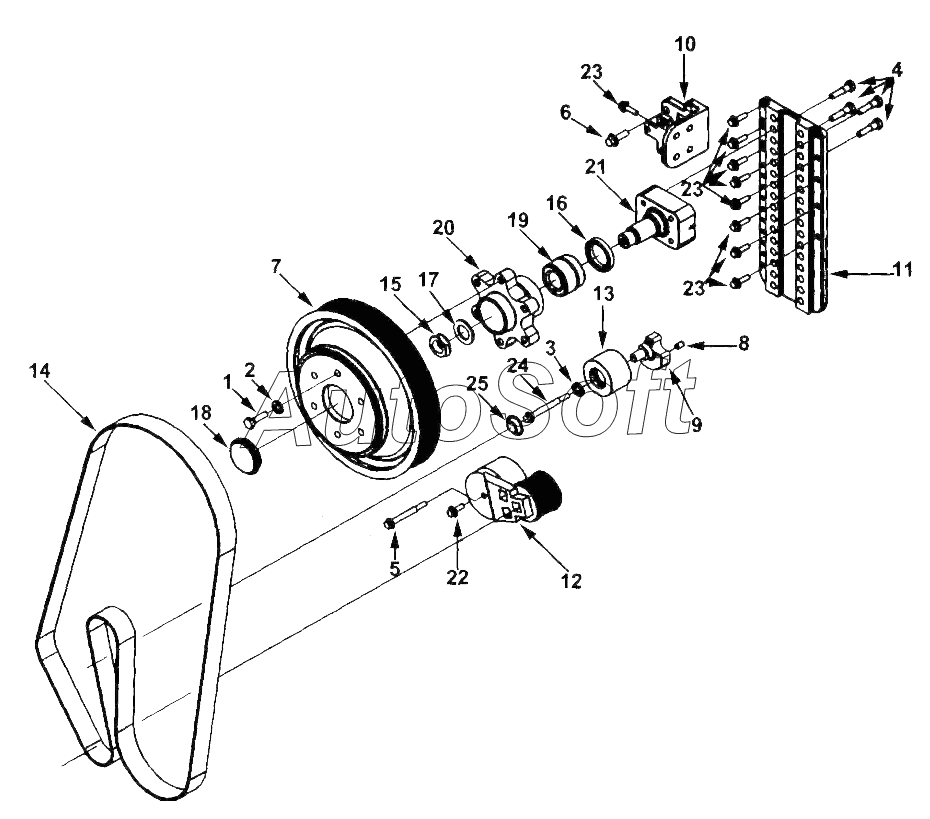

Каталог запасных частей к технике: Cummins QSX-15 I (2010). FA1480 Fan Drive
14
25
24
23
23
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
6
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3681793 | 3***3 | Hub, Fan | |
| 1 | S***3 | SCREW, HEXAGON HEAD CAP | |
| 2 | 3***7 | Washer, Plain | |
| 3 | 3***9 | Washer, Plain | |
| 4 | 3***0 | Болт с фланцем и шестигранной головкой | |
| 5 | 3***6 | Screw, Hex Flange Head Cap | |
| 6 | 3***9 | Screw, HeFagon Head Cap | |
| 6 | 7***0 | Dowel, Pin | |
| 7 | 3***9 | Pulley, Fan | |
| 9 | 3***5 | Adapter, Pilot | |
| 10 | 3***9 | Support, Belt Tensioner | |
| 11 | 3***0 | Bracket, Fan | |
| 12 | 3***9 | Tensioner, Beit | |
| 13 | 3***7 | Pulley, Idler | |
| 14 | 3***9 | Belt, V Ribbed | |
| 15 | 1***6 | NUT, LOCK | |
| 16 | 2***7 | SEAL, OIL | |
| 17 | 3***7 | WASHER, PLATE | |
| 18 | 3***4 | Cover, Fan Hub | |
| 19 | 3***4 | Bearing, Roller | |
| 20 | 3***1 | Hub, Fan | |
| 21 | 3***5 | Spindle, Fan | |
| 22 | 3***0 | Винт с шестигранной головкой | |
| 23 | 3***2 | Винт, шестигр. головка | |
| 24 | 3***7 | Болт с фланцем и шестигранной головкой | |
| 25 | 3***3 | Shield, Oust |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
