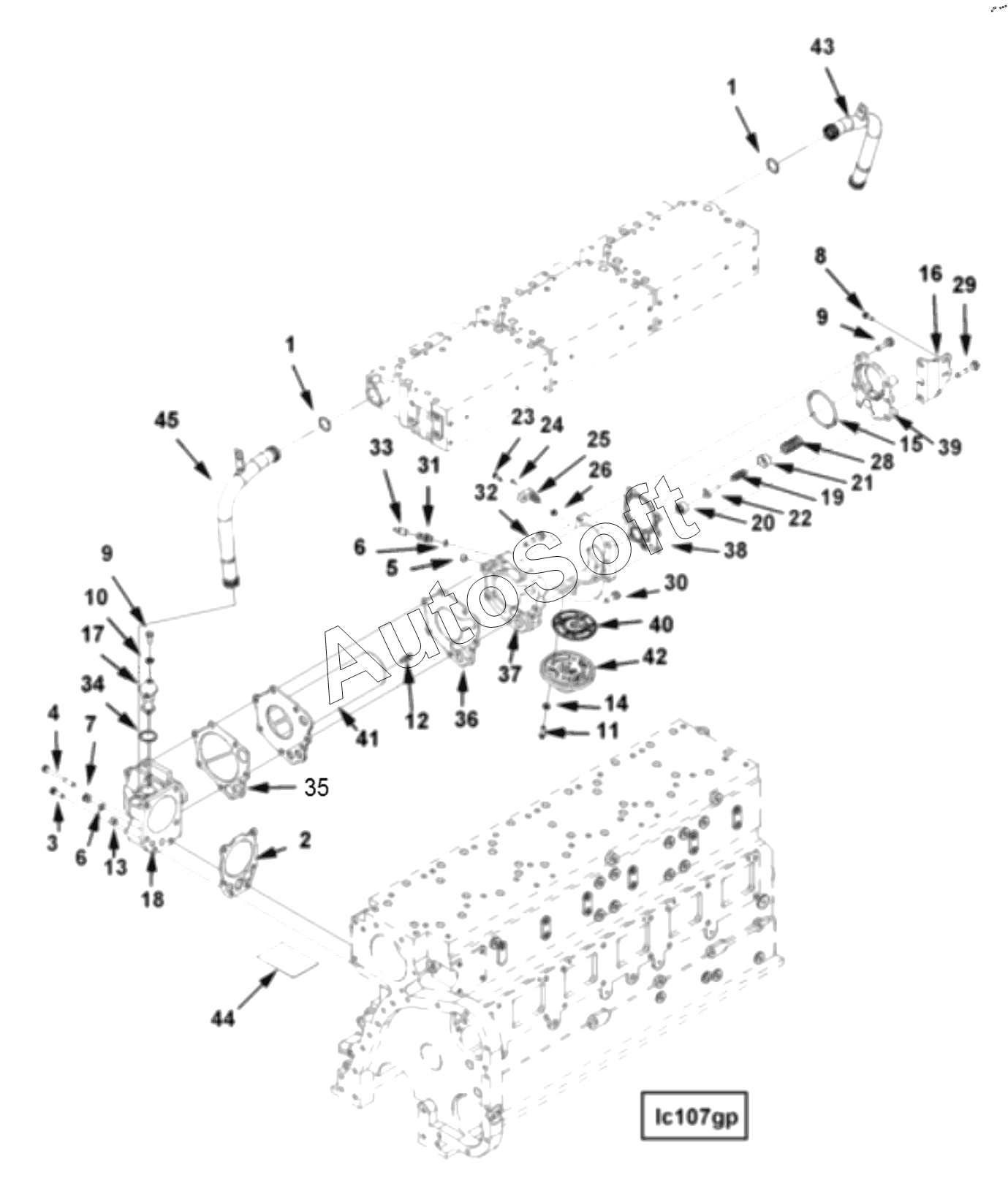

Каталог запасных частей к технике: Cummins QSNT-G (2015). COOLER, ENGINE OIL LC 1767
1
1
2
3
4
8
44
9
9
10
11
12
13
5
14
17
19
20
21
22
23
24
25
26
28
29
30
6
6
31
32
34
40
42
18
35
36
37
41
38
15
16
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3035028 | 3***8 | ASSEMBLY, SENSING UNIT | |
| 3042619 | 3***9 | Nipple, Coupling | |
| 4296439 | 4***9 | OIL COOLER, ENGINE | |
| 1 | 2***1 | SEAL, O RING | |
| 2 | 3***7 | GASKET, OIL COOLER SUPPORT | |
| 3 | 3***6 | SCREW, CAPTIVE WASHER CAP | |
| 4 | 3***7 | SCREW, CAPTiVE WASHER CAP | |
| 5 | 3***6 | PLUG, PIPE | |
| 6 | 3***7 | Seal, O Ring | |
| 8 | 3***1 | SCREW5CAPTIVE WASHER CAP | |
| 9 | S***7 | SCREW HEXAGON HEAD | |
| 10 | S***4 | WASHER LOCK | |
| 11 | 2***5 | SCREW TWELVE POINT CAP | |
| 12 | 2***5 | DRAINCOCK | |
| 13 | 3***6 | PLUG, PIPE | |
| 14 | 3***5 | WASHER, PLAIN | |
| 15 | 4***1 | SEAL, RECTANGULAR RING | |
| 16 | 4***3 | BRACE, OIL COOLER | |
| 17 | 3***2 | VALVE, BYPASS | |
| 18 | 4***5 | SUPPORT, OIL COOLER | |
| 19 | 3***3 | SPRING, COMPRESSION | |
| 20 | 3***4 | PISTON, BYPASS VALVE | |
| 21 | 3***5 | PISTON, PRESSURE SENSING | |
| 22 | 3***6 | PLUNGER, BYPASS VALVE | |
| 23 | 3***5 | SCREW, PAN HEAD CAP | |
| 24 | 1***6 | SCREW, PAN HEAD CAP | |
| 25 | 3***7 | UNIT, SENDING | |
| 26 | 3***8 | SEAL, 0 RING | |
| 27 | 3***4 | SCREW, CAPTIVE WASHER CAP | |
| 28 | 3***6 | SPRING, COMPRESSION | |
| 29 | 3***7 | SCREW, CAPTIVE WASHER CAP | |
| 30 | 3***8 | SCREW, CAPTIVE WASHER CAP | |
| 31 | 3***0 | Nipple, Coupling | |
| 32 | 3***3 | SCREW, CAPTIVE WASHER CAP | |
| 34 | 3***9 | SEAL, O RING | |
| 35 | 4***6 | GASKET, OIL COOLER CORE | |
| 36 | 4***7 | GASKET, LUB OIL CLR HSG | |
| 37 | 4***8 | HOUSING, OIL COOLER | |
| 38 | 4***0 | GASKET, LUB OIL CLR COVE | |
| 39 | 4***2 | COVER, LUB OIL COOLER | |
| 40 | 3***8 | GASKET, FILTER HEAD | |
| 41 | 4***9 | CORE, COOLER | |
| 42 | 3***4 | HEAD, LUB OIL FILTER | |
| 44 | 4***0 | DECAL, INFORMATION | |
| 45 | 4***1 | TUBE, WATER TRANSFER |
