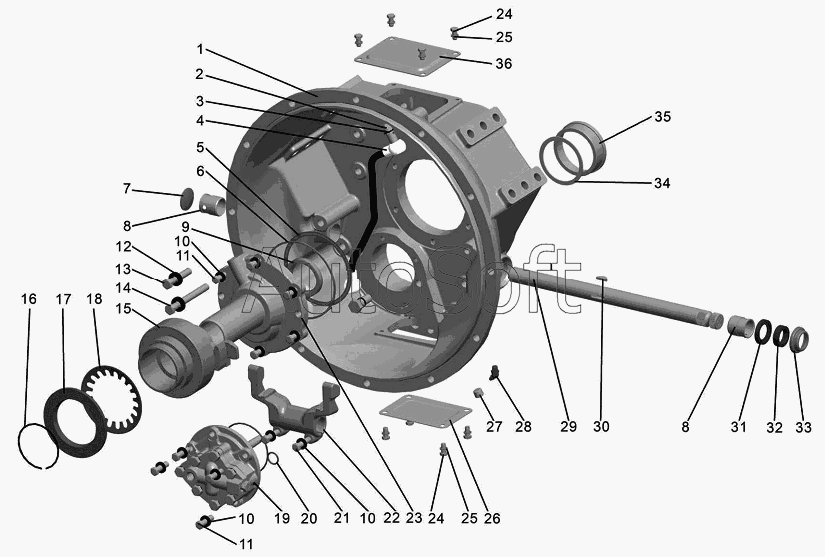

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130 (2011). Картер коробки передач ТМЗ–09.130–10 и ТМЗ–09.130–11
28
20
21
22
23
24
24
25
25
26
27
19
29
30
31
32
33
34
35
36
10
10
10
2
3
4
5
6
7
8
8
9
1
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Картер коробки передач, передняя часть | |
| 2 | 3***9 | Болт М16х1,5х37 | |
| 3 | 2***4 | Прокладка 16х22х2 | |
| 4 | 1***0 | Рукав РВД8-10(НП16х16-90°)-300 | |
| 5 | 1***5 | Кольцо регулировочное заднего подшипника первичного вала | |
| 6 | 1***4 | Кольцо 140-145-25-2-1 | |
| 7 | 2***2 | Заглушка 40.06 | |
| 8 | 2***2 | Втулка вала вилки выключения сцепления | |
| 9 | 2***0 | Манжета с пружиной | |
| 10 | 2***2 | Шайба 10.ОТ | |
| 11 | 4***1 | Болт М10-6gх30 | |
| 12 | 3***9 | Шайба упорная | |
| 13 | 1***6 | Болт М12х1,5-6gх65.109.40Х.016 | |
| 14 | 1***8 | Болт М12х1,5-6gх165.109.40Х.016 | |
| 15 | 1***0 | Муфта выключения сцепления | |
| 16 | 1***0 | Кольцо выключения сцепления | |
| 17 | 1***1 | Кольцо упорное | |
| 18 | 1***1 | Шайба пружинная | |
| 19 | 1***0 | Насос масляный в сборе | |
| 20 | 3***9 | Кольцо уплотнительное | |
| 21 | 3***9 | Болт М10х1,25х40 | |
| 22 | 1***1 | Вилка выключения сцепления | |
| 23 | 1***0 | Крышка заднего подшипника первичного вала | |
| 24 | 2***9 | Болт М8-6gх16 | |
| 25 | 2***2 | Шайба 8.Т | |
| 26 | 1***2 | Крышка люка картера сцепления | |
| 27 | 3***2 | Пробка К3/8 | |
| 28 | 4***5 | Масленка 2.3.45 Ц6 | |
| 29 | 2***Б | Вал вилки выключения сцепления | |
| 30 | 3***2 | Шпонка сегментная 6х12 | |
| 31 | 2***2 | Кольцо уплотнительное внутреннее | |
| 32 | 2***4 | Кольцо СП-37-27-10 | |
| 33 | 2***0 | Корпус сальника вала | |
| 34 | 1***9 | Кольцо регулировочное | |
| 35 | 1***7 | Втулка | |
| 36 | 2***2 | Крышка люка картера сцепления |
