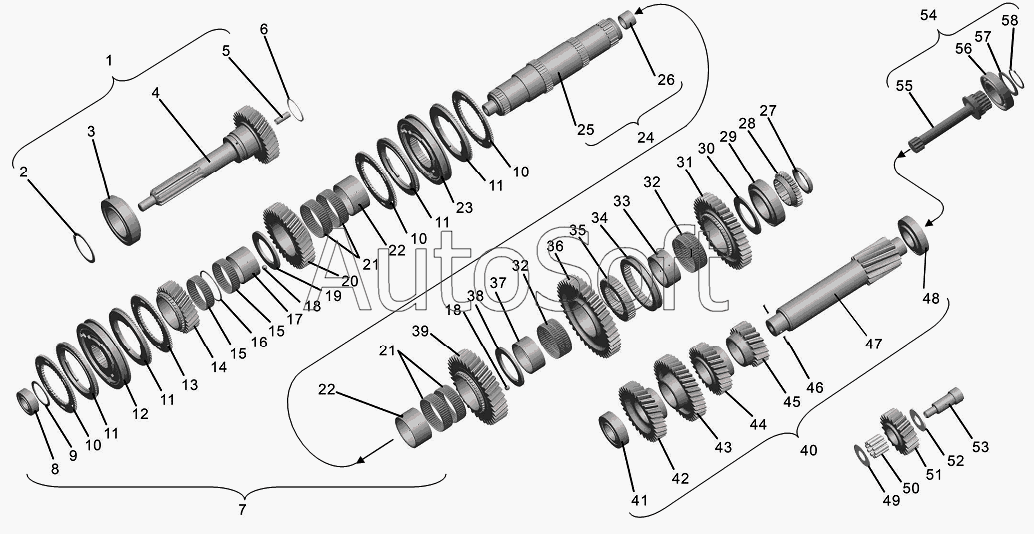

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130 (2011). Валы и шестерни коробки передач
44
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
28
45
46
47
48
49
50
51
52
53
54
55
56
57
58
14
1
2
3
4
4
5
6
7
7
8
9
10
10
10
11
11
11
11
12
13
1
15
15
16
17
18
18
19
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Вал первичный в сборе | |
| 1 | 0***0 | Вал первичный в сборе | |
| 2 | 1***0 | Кольцо А80 | |
| 3 | J***0 | Подшипник роликовый конический | |
| 4 | 0***0 | Вал первичный | |
| 4 | 0***0 | Вал первичный | |
| 5 | 3***3 | Трубка маслоотводная первичного вала | |
| 6 | 0***4 | Кольцо регулировочное | |
| 7 | 0***0 | Вал вторичный коробки передач в сборе | |
| 7 | 0***0 | Вал вторичный коробки передач в сборе | |
| 8 | 3***7 | Подшипник роликовый конический | |
| 9 | 0***0 | Кольцо А68 | |
| 10 | R***P | Диск сцепления | |
| 11 | R***8 | Система синхронизации | |
| 12 | R***P | Ступица в сборе | |
| 13 | R***P | Диск сцепления | |
| 14 | 0***2 | Шестерня пятой передачи вторичного вала | |
| 15 | К***F | Подшипник | |
| 16 | 0***1 | Втулка проставочная | |
| 17 | 0***8 | Втулка шестерни пятой передачи | |
| 18 | 1***1 | Шарик Б6-60 | |
| 19 | 0***2 | Шайба упорная | |
| 20 | 0***1 | Шестерня третьей передачи вторичного вала | |
| 21 | 3***6 | Подшипник | |
| 22 | 0***9 | Втулка шестерен 2-ой и 3-й передач | |
| 23 | R***P | Ступица в сборе | |
| 24 | 0***1 | Вал вторичный со втулкой | |
| 25 | 0***5 | Вал вторичный | |
| 26 | 1***9 | Втулка опоры выходного вала | |
| 27 | 1***1 | Гайка М65х1,5 | |
| 28 | 0***0 | Муфта | |
| 28 | 1***0 | Муфта | |
| 29 | 3***5 | Подшипник роликовый конический | |
| 30 | 0***4 | Шайба упорная | |
| 31 | 0***0 | Шестерня заднего хода вторичного вала | |
| 32 | 3***0 | Подшипник | |
| 33 | 0***8 | Втулка шестерни заднего хода | |
| 34 | 0***0 | Муфта включения заднего хода | |
| 35 | 0***8 | Ступица муфты включения заднего хода | |
| 36 | 0***0 | Шестерня первой передачи вторичного вала | |
| 37 | 1***8 | Втулка шестерни | |
| 38 | 1***7 | Шайба упорная | |
| 39 | 0***7 | Шестерня второй передачи вторичного вала | |
| 40 | 0***0 | Вал промежуточный в сборе | |
| 41 | X***1 | Подшипник роликовый конический | |
| 42 | 0***6 | Шестерня постоянного зацепления | |
| 43 | 0***3 | Шестерня пятой передачи промежуточного вала | |
| 44 | 0***1 | Шестерня третьей передачи промежуточного вала | |
| 45 | 0***0 | Шестерня второй передачи промежуточного вала | |
| 46 | 1***2 | Ролик 9х19 | |
| 47 | 0***0 | Вал промежуточный | |
| 48 | 3***0 | Подшипник роликовый конический | |
| 49 | 1***3 | Шайба упорная | |
| 50 | 6***К | Подшипник | |
| 51 | 0***0 | Шестерня промежуточная заднего хода | |
| 52 | 0***7 | Шайба задняя | |
| 53 | 0***2 | Ось промежуточной шестерни | |
| 54 | 0***5 | Вал отбора мощности | |
| 55 | 0***8 | Вал отбора мощности | |
| 56 | 2***К | Подшипник шариковый | |
| 57 | 2***6 | Кольцо упорное | |
| 58 | 8***8 | Кольцо А50 |
