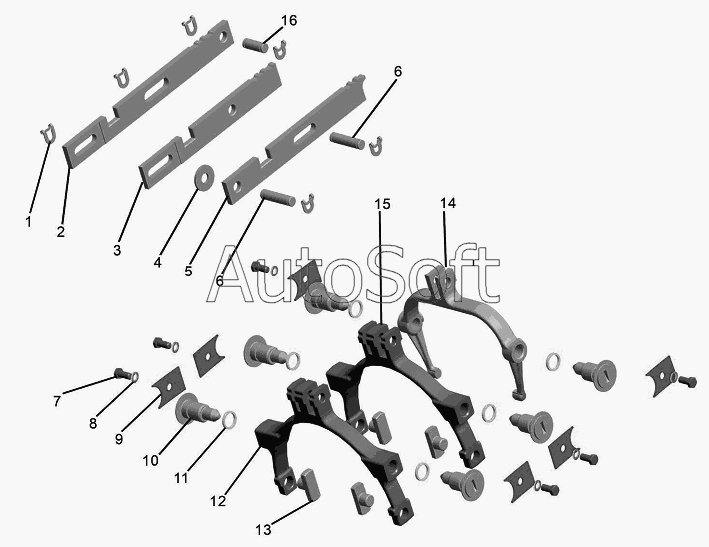

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130 (2011). Механизм переключения передач
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Шайба ШЕ3-10 МН 787-60 | |
| 2 | 0***1 | Планка вилки переключения первой передачи и заднего хода | |
| 3 | 0***1 | Планка вилки переключения второй и третьей передач | |
| 4 | 1***8 | Шайба | |
| 5 | 0***1 | Планка вилки переключения четвертой и пятой передач | |
| 6 | 1***9 | Палец | |
| 7 | 2***9 | Болт М8х20 | |
| 8 | 2***2 | Шайба 8.Т | |
| 9 | 1***9 | Прижим | |
| 10 | 1***6 | Ось вилки | |
| 11 | 2***6 | Кольцо 018-022-25-2-1 | |
| 12 | 1***4 | Вилка переключения | |
| 13 | 1***5 | Сухарь вилки | |
| 14 | 0***1 | Вилка переключения | |
| 15 | 1***4 | Вилка переключения | |
| 16 | 1***1 | Палец |
