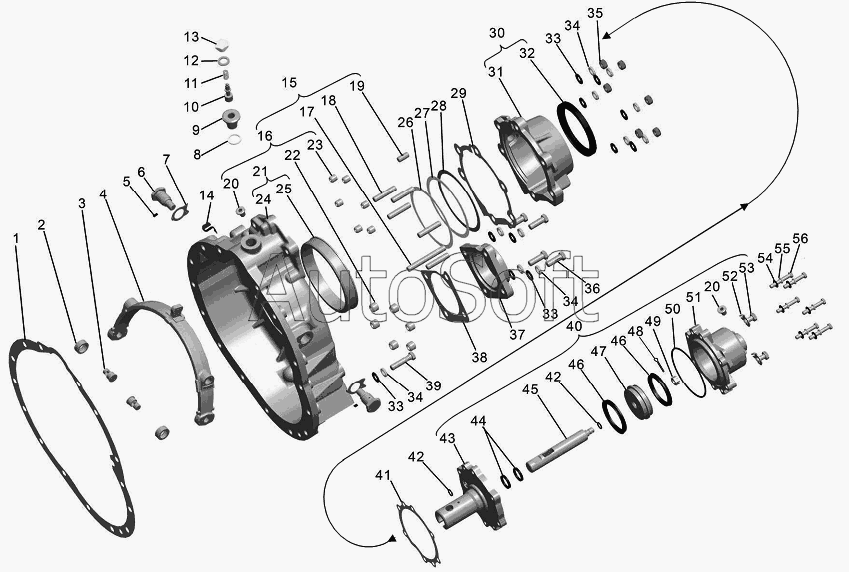

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-14.180 (2011). Картер демультипликатора коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
34
34
35
36
37
38
39
40
41
42
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Прокладка картера понижающей передачи | |
| 2 | 1***3 | Подшипник роликовый игольчатый | |
| 3 | 2***7 | Ось подшипника | |
| 4 | 2***1 | Вилка механизма переключения демультипликатора | |
| 5 | 3***П | Пробка | |
| 6 | 2***7 | Ось вилки | |
| 7 | 3***2 | Шайба замковая | |
| 8 | 3***П | Прокладка | |
| 9 | 3***2 | Ввертыш М16х1,5-6Н-М24х2-6gх24 | |
| 10 | 2***0 | Фиксатор | |
| 11 | 2***1 | Пружина фиксатора | |
| 12 | 2***2 | Прокладка регулировочная | |
| 13 | 3***9 | Пробка М16х1.5-6g | |
| 14 | 2***5 | Кляммер | |
| 15 | 1***4 | Картер демультипликатора в сборе | |
| 16 | 1***3 | Картер демультипликатора с ввертышами | |
| 17 | 2***9 | Шпилька М12х1,75-3n/1,25-6gх75 | |
| 18 | 2***9 | Шпилька М12х1,75-3n/1,25-6gх40 | |
| 19 | 3***2 | Штифт | |
| 20 | 2***0 | Ввертыш | |
| 21 | 1***5 | Картер демультипликатора | |
| 22 | 3***9 | Ввертыш М12х1,25-6Н-М18-3nх15 | |
| 23 | 3***9 | Ввертыш М8-6Н-М14-3nх14 | |
| 24 | 1***6 | Картер | |
| 25 | 2***8 | Гнездо заднего подшипника выходного вала | |
| 26 | 2***4 | Прокладка регулировочная | |
| 27 | 2***6 | Прокладка регулировочная | |
| 28 | 2***3 | Кольцо упорное | |
| 29 | 2***3 | Прокладка крышки выходного вала | |
| 30 | 2***0 | Крышка выходного вала | |
| 31 | 2***0 | Крышка | |
| 32 | 2***0 | Манжета с пружиной | |
| 33 | 2***2 | Шайба 12 | |
| 34 | 2***2 | Шайба 12.ОТ | |
| 35 | 4***0 | Гайка М12х1,25-6Н | |
| 36 | 2***9 | Болт М12х1,25-6gх35 | |
| 37 | 1***0 | Крышка заднего подшипника вала отбора мощности | |
| 38 | 1***2 | Прокладка крышки заднего подшипника вала отбора мощности | |
| 39 | 3***9 | Болт М12-6gх50 | |
| 40 | 2***0 | Цилиндр с поршнем в сборе | |
| 41 | 2***6 | Прокладка опоры штока | |
| 42 | 2***4 | Кольцо 013-018-30-2-1 | |
| 43 | 2***0 | Опора штока | |
| 44 | 2***4 | Кольцо 025-031-36-2-1 | |
| 45 | 2***0 | Шток поршня | |
| 46 | 2***1 | Манжета | |
| 47 | 2***2 | Поршень | |
| 48 | 2***9 | Шплинт 3,2х20.016 | |
| 49 | 2***9 | Гайка М12х1,25-6Н | |
| 50 | 2***8 | Кольцо 115-121-36-2-1 | |
| 51 | 2***0 | Цилиндр | |
| 52 | 3***2 | Шайба замковая | |
| 53 | 2***9 | Болт М8х30 | |
| 54 | 2***2 | Шайба 8 | |
| 55 | 2***2 | Шайба 8.Т | |
| 56 | 2***9 | Болт М8-6gх50 |
