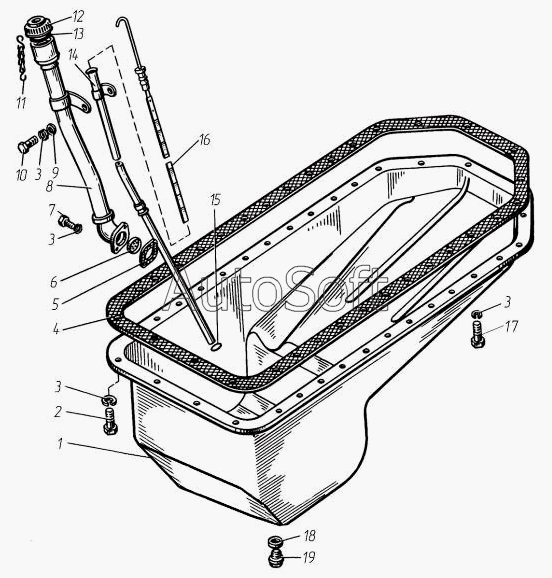

Каталог запасных частей к технике: ТМЗ-8437.10 (2010). Картер масляный (поддон)
11
19
18
17
17
16
15
14
14
13
12
1
10
9
8
8
7
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Картер масляный | |
| 2 | 2***9 | Болт М8х20 | |
| 3 | 2***2 | Шайба 8.Т | |
| 4 | 8***2 | Прокладка картера (в сборе) | |
| 5 | 8***3 | Прокладка патрубка | |
| 6 | 8***4 | Сетка патрубка | |
| 7 | 2***9 | Болт М8х30 | |
| 8 | 8***0 | Патрубок маслоналивной с крышкой (в сборе) | |
| 8 | 8***2 | Патрубок маслоналивной (в сборе) | |
| 9 | 2***9 | Шайба 8 | |
| 10 | 2***9 | Болт М8х20 | |
| 11 | 2***А | Цепочка крышки | |
| 12 | 2***А | Крышка патрубка | |
| 13 | 2***2 | Прокладка крышки | |
| 14 | 8***8 | Трубка указателя уровня масла с кольцом (в сборе) | |
| 14 | 8***9 | Трубка направляющая указателя уровня масла с кольцом (в сборе) | |
| 15 | 2***3 | Кольцо 014-017-19-2-1 | |
| 16 | 8***0 | Указатель уровня масла с уплотнителем (в сборе) | |
| 17 | 2***9 | Болт М8-6gх25 | |
| 17 | 2***9 | Болт 3-М8-6gх25 | |
| 18 | 3***П | Шайба 27 | |
| 19 | 3***9 | Пробка М27х1,5-6Н |
