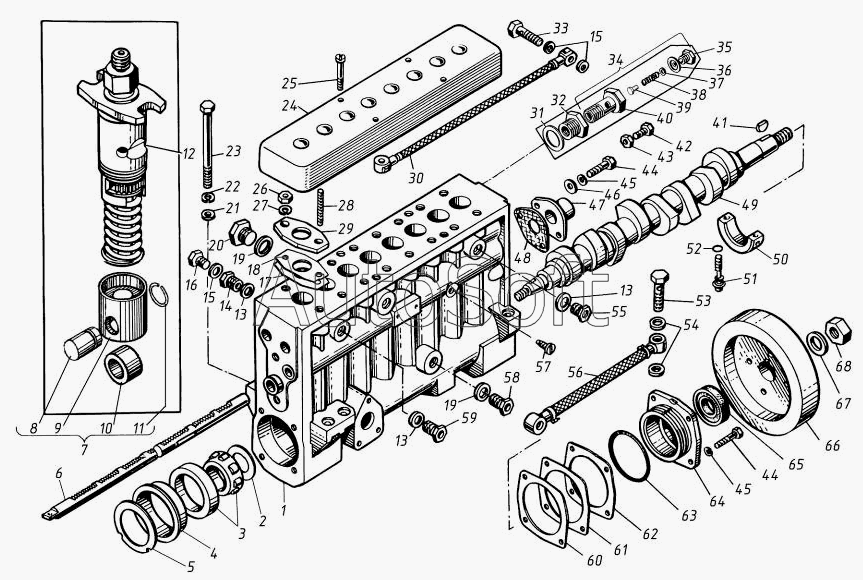

Каталог запасных частей к технике: ТМЗ-8437.10 (2010). Топливный насос высокого давления
17.1111005-20
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17.1111005-20 | 1***0 | Топливный насос высокого давления в сборе | |
| 1 | 1***1 | Корпус топливного насоса с втулками рейки | |
| 2 | 4***7 | Шайба дистанционная | |
| 3 | 6***А | Подшипник кулачкового вала | |
| 4 | 4***7 | Втулка подшипника | |
| 5 | 4***2 | Кольцо упорное | |
| 6 | 4***2 | Рейка насоса | |
| 7 | 1***0 | Толкатель плунжера в сборе | |
| 8 | 4***4 | Ось ролика | |
| 9 | 1***4 | Толкатель плунжера | |
| 10 | 1***8 | Ролик толкателя | |
| 11 | 1***5 | Кольцо стопорное | |
| 12 | 1***2 | Секция топливного насоса | |
| 13 | 8***П | Шайба | |
| 14 | 4***2 | Ввертыш | |
| 15 | 3***П | Прокладка | |
| 16 | 3***9 | Пробка | |
| 17 | 4***6 | Прокладка регулировочная | |
| 18 | 4***1 | Прокладка регулировочная | |
| 19 | 3***П | Прокладка | |
| 20 | 3***9 | Пробка | |
| 21 | 3***9 | Шайба | |
| 22 | 2***2 | Шайба 10.ОТ | |
| 23 | 2***9 | Болт М10х90 | |
| 24 | 4***2 | Крышка защитная | |
| 25 | 4***4 | Винт крепления крышки | |
| 26 | 2***9 | Гайка М10х1,25-6Н | |
| 27 | 2***9 | Шайба 10. Л | |
| 28 | 8***1 | Шпилька | |
| 29 | 1***5 | Фланец нажимной | |
| 30 | 8***8 | Трубка подвода воздуха | |
| 31 | 3***П | Прокладка 20х24х1,5 | |
| 32 | 4***2 | Ввертыш экранированный | |
| 33 | 3***9 | Болт М10х1х22 | |
| 34 | 6***1 | Клапан перепускной (в сборе) | |
| 35 | 8***5 | Пробка клапана | |
| 36 | 8***5 | Прокладка | |
| 37 | 8***0 | Шайба регулировочная | |
| 38 | 6***0 | Пружина клапана | |
| 38 | 6***2 | Пружина клапана | |
| 39 | 6***2 | Клапан | |
| 40 | 6***0 | Корпус клапана | |
| 41 | 8***2 | Шпонка сегментная | |
| 42 | 2***5 | Болт М6х20 | |
| 43 | 2***5 | Гайка М6 | |
| 44 | 2***9 | Болт М8-6gх25 | |
| 45 | 2***2 | Шайба 8.Т | |
| 46 | 3***9 | Шайба | |
| 47 | 4***6 | Крышка рейки | |
| 48 | 4***0 | Прокладка | |
| 49 | 1***5 | Вал кулачковый | |
| 50 | 4***0 | Опора кулачкового вала | |
| 51 | 4***5 | Болт опоры кулачкового вала | |
| 52 | 2***5 | Кольцо 007-010-19-2-1 | |
| 53 | 3***9 | Болт М16х1,5х37 | |
| 54 | 2***4 | Шайба уплотнительная 16х22х2 | |
| 55 | 4***5 | Ввертыш | |
| 56 | 8***0 | Трубка | |
| 57 | 3***9 | Винт стопорный | |
| 58 | 3***9 | Ввертыш | |
| 59 | 3***9 | Ввертыш | |
| 60 | 4***0 | Прокладка регулировочная | |
| 61 | 4***9 | Прокладка регулировочная | |
| 62 | 4***8 | Прокладка регулировочная | |
| 63 | 2***1 | Кольцо 068-074-36-2-1 | |
| 64 | 1***2 | Крышка подшипника | |
| 65 | 4***0 | Манжета | |
| 66 | 4***1 | Маховик топливного насоса | |
| 67 | 2***9 | Шайба 20.Л | |
| 68 | 2***9 | Гайка М20х1,5 |
