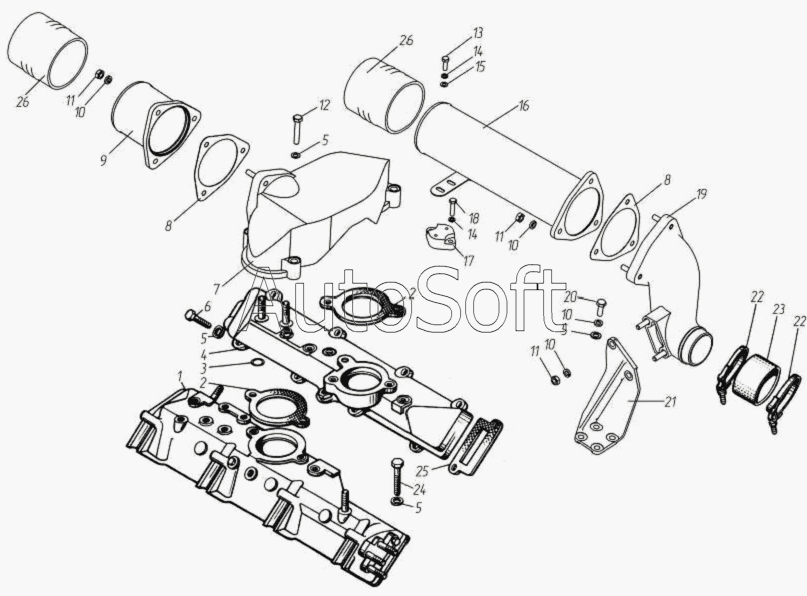

Каталог запасных частей к технике: ТМЗ-8437.10 (2010). Впускные коллекторы
1
2
2
3
4
5
5
5
5
6
7
8
8
9
10
10
10
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Коллектор впускной левый в сборе | |
| 2 | 8***6 | Прокладка патрубка | |
| 3 | 2***4 | Прокладка 16х22х2 | |
| 4 | 8***0 | Коллектор впускной правый в сборе | |
| 5 | 2***9 | Шайба 10 | |
| 6 | 2***9 | Болт М10х1,25х35 | |
| 7 | 8***0 | Патрубок соединительный со шпильками (в сборе) | |
| 8 | 8***4 | Прокладка | |
| 9 | 8***0 | Труба левая | |
| 10 | 2***2 | Шайба 10.ОТ | |
| 11 | 2***9 | Гайка М10х1,25-6Н | |
| 12 | 2***9 | Болт М10х1,25х60 | |
| 13 | 2***9 | Болт М8-6gх25 | |
| 14 | 2***2 | Шайба 8.Т | |
| 15 | 2***9 | Шайба 8 | |
| 16 | 8***0 | Труба правая | |
| 17 | 8***1 | Проставка | |
| 18 | 2***9 | Болт М8х35 | |
| 19 | 8***0 | Патрубок компрессора со шпильками | |
| 20 | 2***9 | Болт М10х1,25х30 | |
| 21 | 8***0 | Кронштейн | |
| 22 | 2***2 | Хомут GBS 101/25-W1 SK | |
| 23 | 8***8 | Рукав 75-87,5х45-0,3(3) | |
| 24 | 4***7 | Болт М10х1,25х100 | |
| 25 | 8***6 | Прокладка впускного коллектора | |
| 26 | 8***1 | Рукав с кольцами FLX 7759-0001) |
