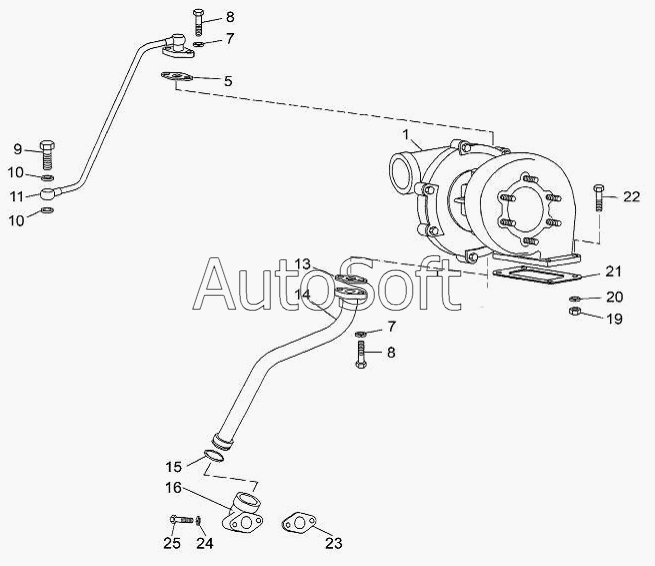

Каталог запасных частей к технике: ТМЗ-8437.10 (2010). Турбокомпрессор
15
5
25
24
23
22
21
20
19
16
8481.1118010
14
13
11
10
10
9
8
8
7
7
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8481.1118010 | 8***0 | Турбокомпрессор | |
| 1 | 1***5 | Турбокомпрессор ТКР 100-05 | |
| 5 | 2***5 | Прокладка | |
| 7 | 2***2 | Шайба 10.ОТ | |
| 8 | 2***9 | Болт М10х25 | |
| 9 | 3***9 | Болт М16х1,5х37 | |
| 10 | 2***4 | Шайба уплотнительная 16х22х2 | |
| 11 | 8***0 | Трубка подвода масла | |
| 13 | 8***2 | Прокладка | |
| 14 | 8***0 | Трубка слива масла | |
| 15 | 2***9 | Кольцо 030-036-36-2-5 | |
| 16 | 8***0 | Патрубок сливной нижний | |
| 19 | 2***9 | Гайка М10х1,25-6Н | |
| 20 | 3***2 | Шайба 10,5 | |
| 21 | 2***8 | Прокладка | |
| 22 | 2***9 | Болт М10х1,25х45 | |
| 23 | 8***2 | Прокладка | |
| 24 | 2***2 | Шайба 8.Т | |
| 25 | 2***9 | Болт М8х1,25х45 |
