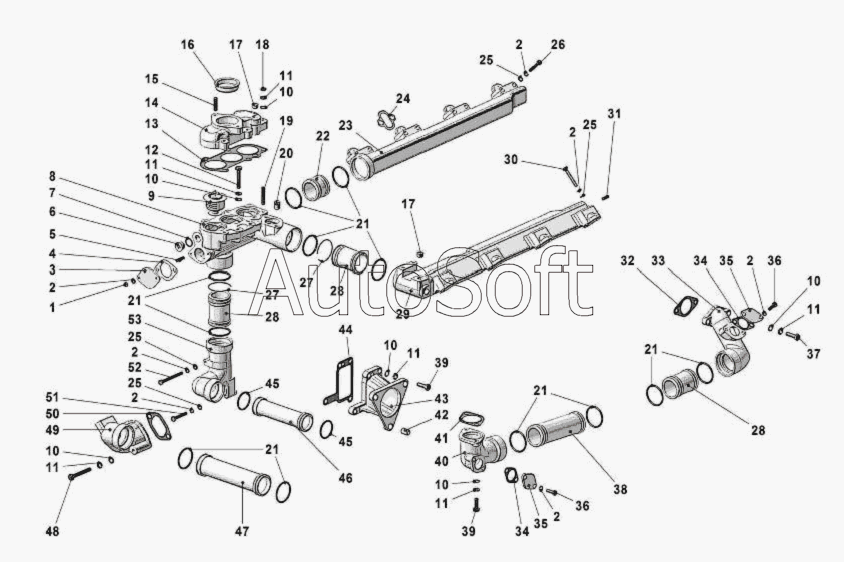

Каталог запасных частей к технике: ТМЗ-8437.10 (2010). Трубы и термостаты системы охлаждения
40
27
27
28
28
28
29
30
31
32
33
34
34
34
35
35
36
36
37
38
39
39
26
41
42
43
44
45
45
46
47
48
49
50
51
52
53
14
1
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
8
14
15
16
17
17
18
19
20
21
21
21
21
21
22
23
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8х1 | |
| 2 | 2***2 | Шайба 8.Т | |
| 3 | 8***6 | Заглушка | |
| 4 | 8***6 | Прокладка патрубка | |
| 5 | 2***9 | Шпилька М8х(1,25-3n/1-6g)х22 | |
| 6 | 3***2 | Пробка М20х1,5-6g | |
| 7 | 3***П | Прокладка 20х24х1,5 | |
| 8 | 8***2 | Коробка водяная с патрубком и шпильками | |
| 8 | 8***2 | Коробка водяная | |
| 9 | 4***4 | Термостат ТС 107-1306100-02 | |
| 10 | 2***9 | Шайба 10 | |
| 11 | 2***2 | Шайба 10.ОТ | |
| 12 | 2***9 | Болт М10х1,25-6gх55 | |
| 13 | 8***4 | Прокладка патрубка | |
| 14 | 8***6 | Патрубок водяной коробки (в сборе) | |
| 14 | 8***0 | Патрубок водяной коробки | |
| 15 | 2***2 | Шпилька М10х((1,5-3n)/(1,25-6g))х28 | |
| 16 | 3***П | Заглушка патрубка | |
| 17 | 3***2 | Пробка К3/8 | |
| 18 | 2***9 | Гайка М10х1,25-6Н | |
| 19 | 2***9 | Шпилька М10х(1,5-3n/1,25-6g)х40 | |
| 20 | 3***9 | Ввертыш М8-6Н-М14-3nх20 | |
| 21 | 2***7 | Кольцо 052-060-46-2-7 | |
| 22 | 8***2 | Муфта соединительная | |
| 23 | 8***4 | Труба водяная правая | |
| 24 | 8***8 | Прокладка водяной трубы | |
| 25 | 2***9 | Шайба 8 | |
| 26 | 2***9 | Болт М8х1,25х45 | |
| 27 | 8***2 | Кольцо запорное | |
| 28 | 8***4 | Муфта соединительная | |
| 29 | 8***0 | Труба водяная левая | |
| 30 | 2***9 | Болт М8х1,25х55 | |
| 31 | 2***9 | Шпилька М8х(1,25-3n)/(1-6g)х16(16/12) | |
| 32 | 8***4 | Прокладка патрубка | |
| 33 | 8***0 | Патрубок подводящий левого блока | |
| 34 | 2***6 | Прокладка | |
| 35 | 2***2 | Заглушка | |
| 36 | 2***9 | Болт М8-6gх25 | |
| 37 | 2***9 | Болт М10х1,25х35 | |
| 38 | 8***6 | Муфта соединительная | |
| 39 | 2***9 | Болт М10х1,25х30 | |
| 40 | 8***4 | Патрубок подводящий ВМР | |
| 41 | 8***4 | Прокладка патрубка | |
| 42 | 3***9 | Ввертыш М10х1,25-6H-М16х1,5-3nх16 | |
| 43 | 8***8 | Патрубок подводящий водяного насоса | |
| 44 | 8***1 | Прокладка патрубка | |
| 45 | 2***2 | Кольцо 044-052-46-2-7 | |
| 46 | 8***6 | Труба перепускная | |
| 47 | 8***6 | Труба отводящая (в сборе) | |
| 48 | 2***9 | Болт М10х1,25-6gх75 | |
| 49 | 8***8 | Патрубок подводящий правого блока | |
| 50 | 8***3 | Прокладка патрубка | |
| 51 | 2***9 | Болт М8-6gх50 | |
| 52 | 2***9 | Болт М8-6gx85 | |
| 53 | 8***0 | Патрубок перепускной |
