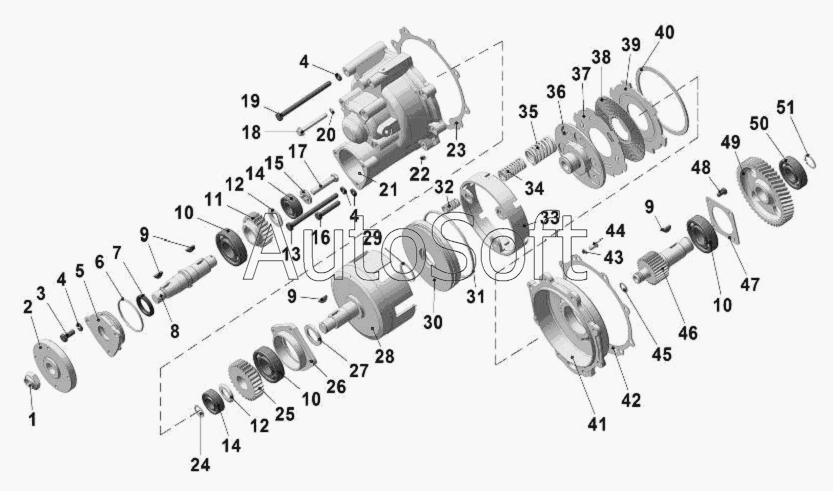

Каталог запасных частей к технике: ТМЗ-8437.10 (2010). Привод вентилятора
39
26
27
28
29
30
31
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
12
12
849.1308011-01
1
2
3
4
4
4
5
6
7
8
9
9
9
10
10
10
11
8437.1308011
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8437.1308011 | 8***1 | Привод вентилятора | |
| 849.1308011-01 | 8***1 | Привод вентилятора | |
| 1 | 3***9 | Гайка М24x2-6Н | |
| 2 | 8***2 | Ступица вентилятора | |
| 3 | 2***9 | Болт М10х1,25х25 | |
| 4 | 2***2 | Шайба 10.ОТ | |
| 5 | 8***0 | Корпус заднего подшипника | |
| 6 | 2***2 | Кольцо 080-086-36-2-5 | |
| 7 | 4***0 | Манжета BAUM 3SLX7 35-55-7 | |
| 8 | 8***8 | Вал вентилятора | |
| 9 | 4***6 | Шпонка 6х9 | |
| 10 | 4***9 | Подшипник 307 | |
| 11 | 8***6 | Шестерня ведомая | |
| 12 | 8***2 | Кольцо упорное | |
| 13 | 2***9 | Болт М10х1,25-6gх140 | |
| 14 | N***5 | Подшипник NJ 2205 | |
| 15 | 8***2 | Шайба упорная | |
| 16 | 2***9 | Болт М10х1,25-6gх55 | |
| 17 | 4***7 | Болт М12х1,25-6gx60 | |
| 18 | 3***9 | Болт М8-6gx70 | |
| 19 | 2***9 | Болт М10х1,25-6gx130 | |
| 20 | 2***0 | Кольцо уплотнительное | |
| 21 | 8***2 | Корпус привода | |
| 22 | 2***0 | Дроссель | |
| 23 | 8***8 | Прокладка корпуса | |
| 24 | В***5 | Кольцо В25 | |
| 25 | 8***4 | Шестерня ведущая | |
| 26 | 8***7 | Фланец упорный | |
| 27 | 8***5 | Кольцо дистанционное | |
| 28 | 8***1 | Вал ведомый | |
| 29 | 8***9 | Кольцо В40 | |
| 30 | 8***6 | Поршень | |
| 31 | 2***2 | Кольцо 145-155-46-2-5 | |
| 32 | 8***5 | Пружина | |
| 33 | 8***4 | Упор поршня | |
| 34 | 8***0 | Пружина | |
| 35 | 8***8 | Пружина | |
| 36 | 8***1 | Обойма нажимная | |
| 37 | 8***2 | Диск ведомый | |
| 38 | 8***0 | Диск ведущий | |
| 39 | 8***0 | Диск опорный | |
| 40 | 8***8 | Кольцо В160 | |
| 41 | 8***2 | Корпус переднего подшипника | |
| 42 | 8***4 | Прокладка корпуса переднего подшипника | |
| 43 | 2***2 | Шайба 6.Л | |
| 44 | 2***9 | Винт М6-6gх16 | |
| 45 | 2***6 | Кольцо уплотнительное | |
| 46 | 8***1 | Вал ведущий | |
| 47 | 8***8 | Фланец подшипника | |
| 48 | 2***9 | Болт М8-6gх16 | |
| 49 | 8***4 | Шестерня | |
| 50 | 4***6 | Подшипник 306 | |
| 51 | 2***А | Кольцо Б30 |
