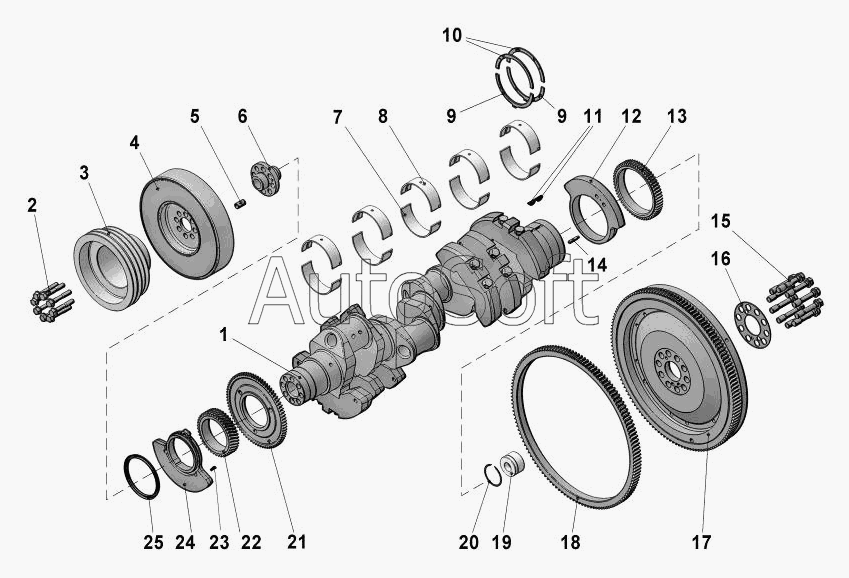

Каталог запасных частей к технике: ТМЗ-8437.10 (2010). Коленчатый вал и маховик
14
842.1000102
25
24
23
21
22
20
21
20
19
18
17
16
15
849.1005010
13
12
11
10
9
9
8
7
6
5
6
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 842.1000102 | 8***2 | Вкладыши коренных подшипников, комплект | |
| 849.1005010 | 8***0 | Вал коленчатый в сборе с шестернями и противовесами | |
| 1 | 8***5 | Вал коленчатый | |
| 2 | 8***2 | Болт крепления шкива | |
| 3 | 8***1 | Шкив | |
| 4 | 8***1 | Гаситель крутильныxколебаний | |
| 5 | 2***6 | Втулка установочная | |
| 6 | 8***4 | Проставка со втулкой установочной в сборе | |
| 6 | 8***5 | Проставка | |
| 7 | 8***1 | Вкладыш нижний | |
| 8 | 8***0 | Вкладыш верхний | |
| 9 | 8***0 | Полукольцо упорного подшипника нижнее | |
| 10 | 8***3 | Полукольцо упорного подшипника верхнее | |
| 11 | 4***0 | Шпонка 8х11 сегментная | |
| 12 | 8***7 | Противовес задний | |
| 13 | 8***1 | Шестерня распределительная | |
| 14 | 3***П | Штифт 10х40 | |
| 15 | 8***3 | Болт | |
| 16 | 8***8 | Пластина | |
| 17 | 8***0 | Маховик | |
| 18 | 8***0 | Обод зубчатый (входит в состав маховика) | |
| 19 | 8***1 | Втулка установочная | |
| 20 | 8***2 | Кольцо упорное | |
| 20 | 8***6 | Противовес передний | |
| 21 | 8***6 | Кольцо упорное | |
| 21 | 8***0 | Шестерня ведущая привода масляного насоса | |
| 22 | 8***1 | Шестерня ведущая | |
| 23 | 4***6 | Шпонка 6х9 | |
| 24 | 8***6 | Противовес передний | |
| 25 | 8***3 | Маслоотражатель передний |
