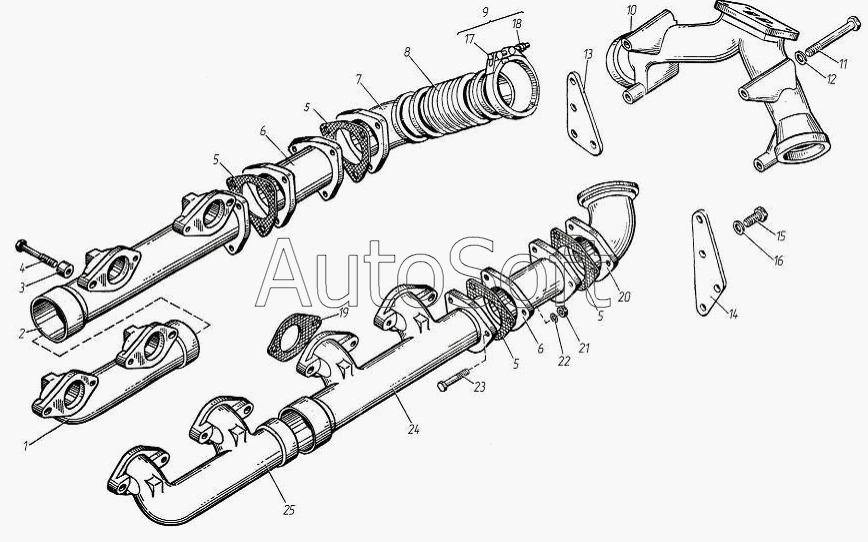

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Газопровод
19
16
15
14
13
6
6
22
21
25
24
23
22
21
20
1
18
17
12
11
10
9
8
7
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Коллектор выпускной передний правый | |
| 2 | 8***9 | Коллектор выпускной задний правый | |
| 3 | 2***0 | Втулка | |
| 4 | 8***4 | Болт М10х70 | |
| 5 | 8***5 | Прокладка | |
| 6 | 8***0 | Труба | |
| 7 | 8***0 | Труба подводящая правая | |
| 8 | 8***8 | Сильфон газопровода | |
| 9 | 8***8 | Хомут (в сборе) | |
| 10 | 8***0 | Патрубок соединительный | |
| 11 | 8***4 | Болт М12х1,25х125 | |
| 12 | 2***9 | Шайба 12 | |
| 13 | 8***0 | Проставка | |
| 14 | 8***0 | Проставка | |
| 15 | 3***9 | Болт М12х1,25х30 | |
| 16 | 2***2 | Шайба 12.ОТ | |
| 17 | 8***0 | Болт хомута М6х76,5 | |
| 18 | 2***5 | Гайка М6 | |
| 19 | 8***7 | Прокладка выпускного коллектора | |
| 20 | 8***0 | Труба подводящая левая | |
| 21 | 2***5 | Гайка М10х1,25 | |
| 21 | 2***5 | Гайка М10х1,25 | |
| 22 | 3***2 | Шайба 10,5 | |
| 22 | 3***2 | Шайба 10,5 | |
| 23 | 2***9 | Болт М10х1,25х45 | |
| 24 | 8***0 | Коллектор выпускной задний левый | |
| 25 | 8***6 | Коллектор выпускной передний левый |
