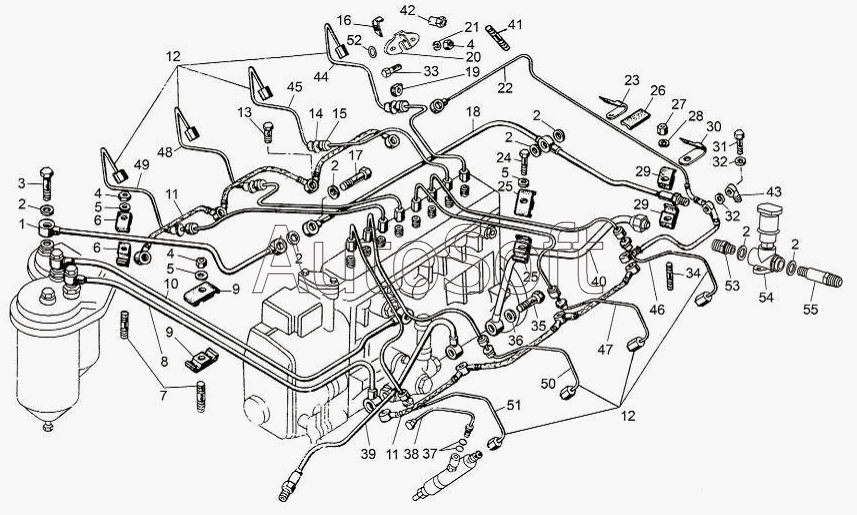

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Топливные трубопроводы
1
2
2
2
2
2
2
2
3
4
4
4
5
5
5
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
41
42
43
44
45
46
47
48
49
50
51
52
40
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Трубка отводящая топливного фильтра | |
| 2 | 3***П | Прокладка 14х19х1,5 | |
| 3 | 3***9 | Болт М14х1,5х30 | |
| 4 | 2***9 | Гайка М8х1 | |
| 5 | 2***9 | Шайба 8 | |
| 6 | 8***4 | Скоба | |
| 7 | 2***9 | Шпилька М8х(1,25-3n/1-6g)х35 | |
| 8 | 8***2 | Трубка отводящая топливоподкачивающего насоса | |
| 9 | 8***6 | Скоба | |
| 10 | 8***0 | Трубка подводящая к ТНВД | |
| 11 | 8***0 | Трубка дренажная длинная | |
| 12 | 8***0 | Трубка высокого давления | |
| 13 | 3***9 | Болт М10х1х22 | |
| 14 | 8***4 | Втулка | |
| 15 | 2***3 | Шайба | |
| 16 | 2***8 | Колодка крепления трубки | |
| 17 | 3***9 | Болт М14х1,5х48,5 | |
| 18 | 8***0 | Трубка отводящая ТНВД | |
| 19 | 2***А | Уплотнитель | |
| 20 | 8***6 | Фланец | |
| 21 | 2***2 | Шайба 8.Т | |
| 22 | 8***0 | Трубка дренажная | |
| 23 | 8***5 | Кляммер | |
| 24 | 2***9 | Болт М8х35 | |
| 25 | 8***8 | Скоба | |
| 26 | 8***6 | Прокладка | |
| 27 | 2***9 | Гайка М10х1,25-6Н | |
| 28 | 2***2 | Шайба 10.ОТ | |
| 29 | 8***0 | Колодка крепления трубок | |
| 30 | 8***5 | Кляммер | |
| 31 | 3***9 | Болт М10х1х40 | |
| 32 | 3***4 | Шайба 10 | |
| 33 | 2***9 | Болт М6-6gх20 | |
| 34 | 2***9 | Шпилька М10х(1,5-3n/1,25-6g)х40 | |
| 35 | 3***9 | Болт М16х1,5х37 | |
| 36 | 2***4 | Шайба уплотнительная 16х22х2 | |
| 37 | 2***6 | Кольцо уплотнительное | |
| 38 | 8***0 | Трубка форсунки дренажная | |
| 39 | 8***0 | Трубка подводящая топливоподкачивающего насоса | |
| 40 | 8***0 | Трубка подводящая топливоподкачивающего насоса | |
| 41 | 2***9 | Шпилька М8х(1,25-3n)/1-6g)х25 | |
| 42 | 8***8 | Гайка специальная | |
| 43 | 8***9 | Наконечник | |
| 44 | 8***0 | Трубка 1 секции ТНВД (4 цилиндр) | |
| 45 | 8***0 | Трубка 2 секции ТНВД (3 цилиндр) | |
| 46 | 8***0 | Трубка 3 секции ТНВД | |
| 47 | 8***0 | Трубка 4 секции ТНВД | |
| 48 | 8***0 | Трубка 5 секции ТНВД | |
| 49 | 8***0 | Трубка 6 секции ТНВД | |
| 50 | 8***0 | Трубка 7 секции ТНВД | |
| 51 | 8***0 | Трубка 8 секции ТНВД | |
| 52 | 2***9 | Шайба 6 | |
| 53 | 8***1 | Штуцер | |
| 54 | 3***0 | Насос предпусковой прокачки топлива | |
| 55 | 8***2 | Штуцер |
