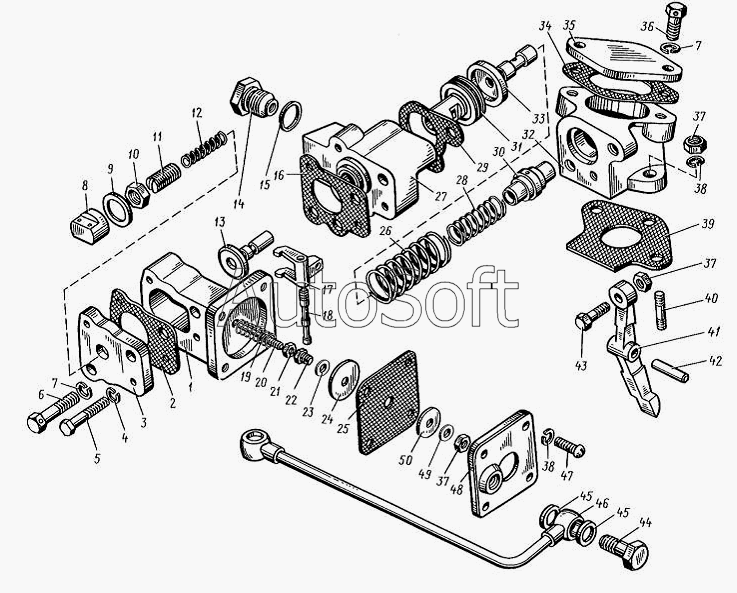

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Корректор подачи топлива по наддуву
38
38
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
24
39
40
41
42
43
44
45
45
46
47
48
49
50
12
423.1110860-10
1
2
3
4
5
6
7
7
8
9
10
11
423.1110860-20
13
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 423.1110860-10 | 4***0 | Корректор подачи топлива (в сборе) | |
| 423.1110860-20 | 4***0 | Корректор подачи топлива (в сборе) | |
| 1 | 4***0 | Корпус мембраны | |
| 2 | 4***5 | Прокладка крышки | |
| 3 | 4***3 | Крышка корректора | |
| 4 | 2***9 | Шайба 6.Т | |
| 5 | 2***9 | Болт М6х45 | |
| 6 | 3***9 | Болт | |
| 7 | 2***2 | Шайба 8.Т | |
| 8 | 4***0 | Колпачок корпуса | |
| 9 | 3***П | Прокладка | |
| 10 | 3***5 | Гайка | |
| 11 | 4***1 | Корпус пружины | |
| 12 | 4***0 | Пружина корректора | |
| 13 | 4***0 | Золотник | |
| 14 | 4***2 | Ввертыш | |
| 15 | 3***П | Шайба 16х19х1,5 | |
| 16 | 4***1 | Прокладка | |
| 17 | 4***9 | Рычаг корректора | |
| 18 | 4***1 | Ось рычага | |
| 19 | 4***5 | Пружина | |
| 19 | 4***0 | Пружина | |
| 20 | 4***7 | Шток мембраны | |
| 21 | 3***3 | Гайка | |
| 22 | 4***8 | Втулка штока | |
| 23 | 8***1 | Шайба | |
| 24 | 4***2 | Фланец | |
| 25 | 4***1 | Мембрана | |
| 26 | 4***2 | Пружина поршня | |
| 27 | 4***6 | Корпус корректора | |
| 28 | 4***2 | Пружина гильзы | |
| 29 | 4***9 | Прокладка | |
| 30 | 4***0 | Гильза упора | |
| 31 | 4***0 | Поршень корректора | |
| 32 | 4***3 | Проставка | |
| 33 | 4***0 | Упор | |
| 34 | 2***2 | Прокладка | |
| 35 | 4***1 | Фланец | |
| 36 | 8***9 | Болт | |
| 37 | 2***9 | Гайка М6 | |
| 38 | 2***9 | Шайба 6.Л | |
| 39 | 4***4 | Прокладка | |
| 40 | 2***9 | Шпилька | |
| 41 | 4***0 | Рычаг корректора | |
| 42 | 8***3 | Штифт | |
| 43 | 3***9 | Болт | |
| 44 | 3***5 | Болт | |
| 45 | 3***4 | Шайба 10 | |
| 46 | 8***8 | Трубка подвода воздуха | |
| 47 | 3***5 | Винт | |
| 48 | 4***4 | Крышка мембраны | |
| 49 | 3***3 | Шайба | |
| 50 | 3***5 | Шайбa |
