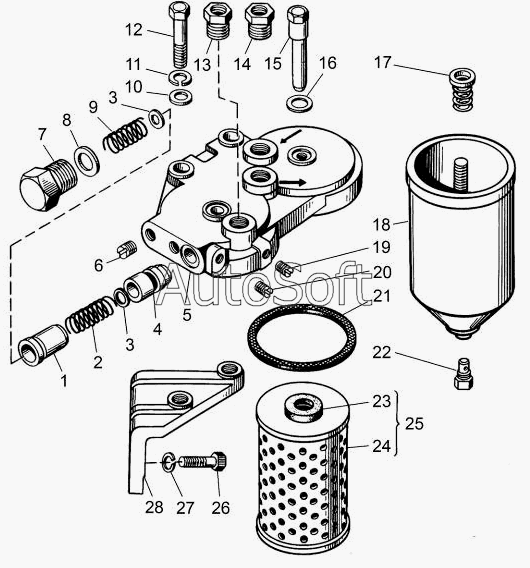

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Фильтр тонкой очистки топлива
840.1117010
5
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1117010 | 8***0 | Фильтр в сборе | |
| 1 | 8***2 | Гильза перепускного клапана | |
| 2 | 8***8 | Пружина клапана термостата | |
| 3 | 3***2 | Шайба | |
| 4 | 8***0 | Клапан перепускной | |
| 5 | 8***0 | Корпус фильтра в сборе | |
| 5 | 8***2 | Корпус фильтра | |
| 6 | 3***9 | Пробка КГ1/4 | |
| 7 | 3***9 | Пробка М16х1,5 | |
| 8 | 3***П | Шайба 16х19х1,5 | |
| 9 | 8***9 | Пружина перепускного клапана | |
| 10 | 2***9 | Шайба 12 | |
| 11 | 2***2 | Шайба 12.ОТ | |
| 12 | 2***9 | Болт М12х1,25х60 | |
| 13 | 3***9 | Ввертыш М14х1,5-6Н-М24х2-6gх18 | |
| 14 | 3***9 | Ввертыш М16х1,5-6Н-М24х2-6gх18 | |
| 15 | 8***2 | Болт | |
| 16 | 3***П | Прокладка 14х19х1,5 | |
| 17 | 8***7 | Пружина фильтра с шайбой | |
| 18 | 8***2 | Колпак фильтра | |
| 19 | 3***2 | Пробка КГ 1/8 | |
| 20 | 8***1 | Пробка | |
| 21 | 8***6 | Прокладка колпака | |
| 22 | 8***4 | Пробка сливная | |
| 23 | 8***4 | Прокладка элемента | |
| 24 | 8***1 | Элемент фильтрующий | |
| 25 | 8***1 | Элемент в сборе | |
| 25 | Л***7 | Элемент | |
| 26 | 3***9 | Болт М10х1,25х40 | |
| 27 | 2***2 | Шайба 10.ОТ | |
| 28 | 8***2 | Кронштейн | |
| 28 | 8***2 | Кронштейн |
