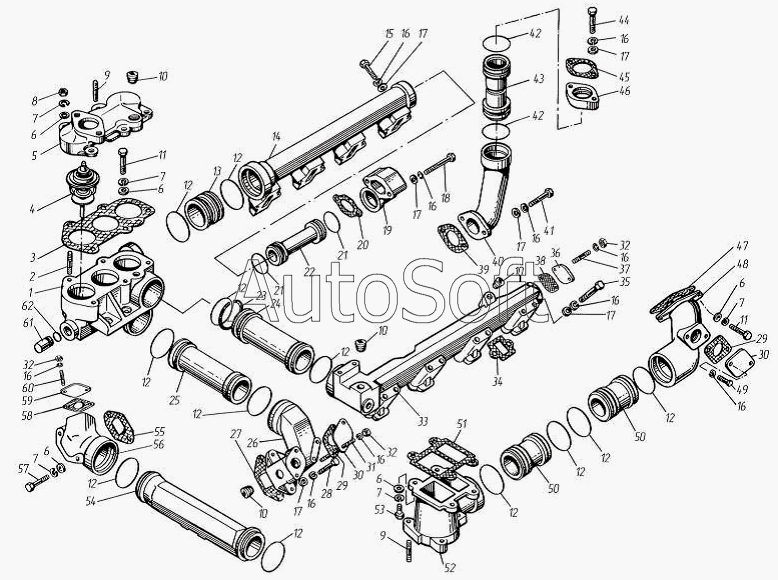

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Трубы и термостаты системы охлаждения
1
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
8
9
9
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
14
15
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
32
33
33
34
35
37
39
40
41
42
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
60
61
62
36
38
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Коробка водяная | |
| 1 | 8***6 | Коробка водяная с патрубком (в сборе) | |
| 2 | 2***9 | Шпилька М10х(1,5-3n/1,25-6g)х40 | |
| 3 | 8***4 | Прокладка патрубка | |
| 4 | 4***4 | Термостат ТС 107-1306100-02 | |
| 5 | 8***6 | Патрубок водяной коробки (в сборе) | |
| 6 | 2***9 | Шайба 10 | |
| 7 | 2***2 | Шайба 10.ОТ | |
| 8 | 2***9 | Гайка М10х1,25-6Н | |
| 9 | 2***2 | Шпилька М10х((1,5-3n)/(1,25-6g))х28 | |
| 10 | 3***2 | Пробка К3/8 | |
| 11 | 2***9 | Болт М10х1,25х35 | |
| 12 | 2***7 | Кольцо 052-060-46-2-7 | |
| 13 | 8***2 | Муфта соединительная | |
| 14 | 8***0 | Труба водяная правая | |
| 15 | 2***9 | Болт М8х1,25х45 | |
| 16 | 2***2 | Шайба 8.Т | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 2***9 | Болт М8-6gх65 | |
| 19 | 8***8 | Патрубок отводящий охладителя | |
| 20 | 8***1 | Прокладка патрубка | |
| 21 | 2***3 | Кольцо 032-040-46-2-7 | |
| 22 | 8***0 | Трубка соединительная со втулками (в сборе) | |
| 23 | 8***2 | Кольцо запорное | |
| 24 | 8***6 | Муфта соединительная | |
| 25 | 8***1 | Труба перепускная (в сборе) | |
| 26 | 8***0 | Патрубок перепускной трубы | |
| 27 | 8***8 | Прокладка патрубка | |
| 28 | 2***9 | Болт М8х35 | |
| 29 | 2***6 | Прокладка | |
| 30 | 2***2 | Заглушка | |
| 31 | 2***9 | Шпилька М8х(1,25-3n)/1-6g)х25 | |
| 32 | 2***9 | Гайка М8х1 | |
| 33 | 8***0 | Труба водяная левая со шпильками | |
| 33 | 8***0 | Труба водяная левая | |
| 34 | 8***8 | Прокладка водяной трубы | |
| 35 | 2***9 | Болт М8х1,25х55 | |
| 36 | 8***4 | Заглушка | |
| 37 | 2***9 | Шпилька М8х(1,25-3n)/(1-6g)х16(16/12) | |
| 38 | 8***8 | Прокладка | |
| 39 | 8***6 | Прокладка патрубка | |
| 40 | 8***0 | Патрубок подводящий охладителя | |
| 41 | 2***9 | Болт М8-6gх50 | |
| 42 | 2***2 | Кольцо 044-052-46-2-7 | |
| 43 | 8***0 | Труба подводящая охладителя (в сборе) | |
| 44 | 2***9 | Болт М8х30 | |
| 45 | 8***2 | Прокладка патрубка | |
| 46 | 8***1 | Патрубок охладителя (в сборе) | |
| 47 | 8***4 | Прокладка патрубка | |
| 48 | 8***0 | Патрубок подводящий левого блока | |
| 49 | 2***9 | Болт М8-6gх25 | |
| 50 | 8***4 | Муфта соединительная | |
| 51 | 8***5 | Прокладка патрубка | |
| 52 | 8***4 | Патрубок подводящий водомасляного радиатора | |
| 53 | 2***9 | Болт М10х1,25х40 | |
| 54 | 8***6 | Труба отводящая водяного насоса | |
| 55 | 8***3 | Прокладка патрубка | |
| 56 | 8***0 | Патрубок подводящий правого блока | |
| 57 | 2***9 | Болт М10х1,25х45 | |
| 58 | 8***2 | Прокладка | |
| 59 | 8***4 | Заглушка | |
| 60 | 2***9 | Шпилька М8х(1,25-3n/1-6g)х22 | |
| 61 | 8***6 | Заглушка | |
| 62 | 2***1 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
