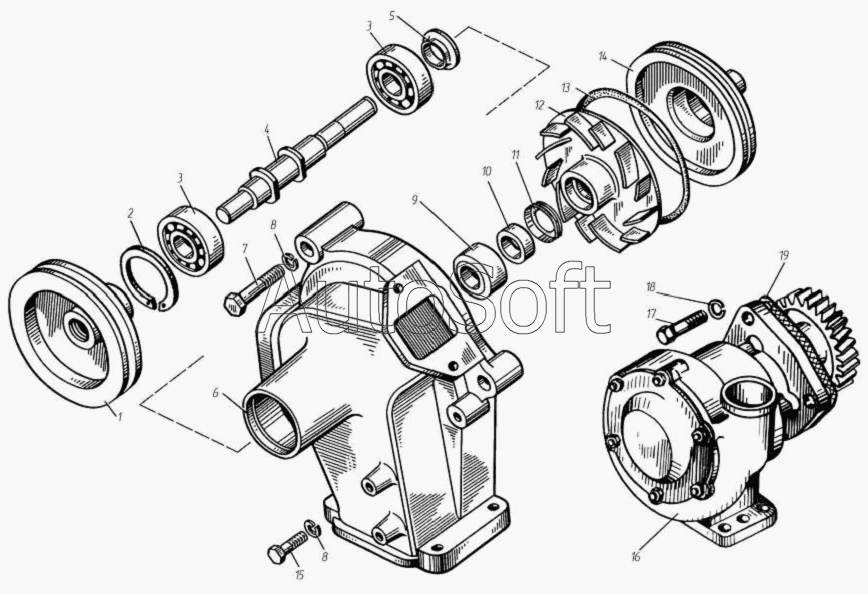

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Водяной насос
14
19
18
16
17
15
15
14
13
12
11
10
10
8486.1307010-02
9
9
8
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8486.1307010-02 | 8***2 | Насос водяной | |
| 1 | 8***6 | Шкив привода насоса | |
| 2 | 8***6 | Кольцо стопорное | |
| 3 | 1***К | Подшипник | |
| 4 | 8***0 | Валик водяного насоса | |
| 5 | 8***6 | Водосбрасыватель | |
| 6 | 8***5 | Корпус водяного насоса | |
| 7 | 2***9 | Болт М12х1,25-6gх70 | |
| 8 | 2***2 | Шайба 12.ОТ | |
| 9 | 8***5 | Уплотнение торцовое | |
| 9 | А***1 | Уплотнение торцовое | |
| 10 | 8***9 | Втулка крыльчатки водяного насоса | |
| 10 | 8***1 | Втулка крыльчатки водяного насоса | |
| 11 | 8***2 | Манжета уплотнительная | |
| 12 | 8***0 | Крыльчатка водяного насоса | |
| 13 | 2***2 | Кольцо 112-120-46-2-1 | |
| 14 | 8***0 | Крыльчатка водяного насоса (в сборе) | |
| 14 | 8***1 | Крышка водяного насоса | |
| 15 | 2***9 | Болт М12х1,25-6gх60 | |
| 16 | 8***9 | Насос забортной воды | |
| 17 | 2***9 | Болт М10х1,25х25 | |
| 18 | 2***2 | Шайба 10.ОТ | |
| 19 | 8***0 | Прокладка |
