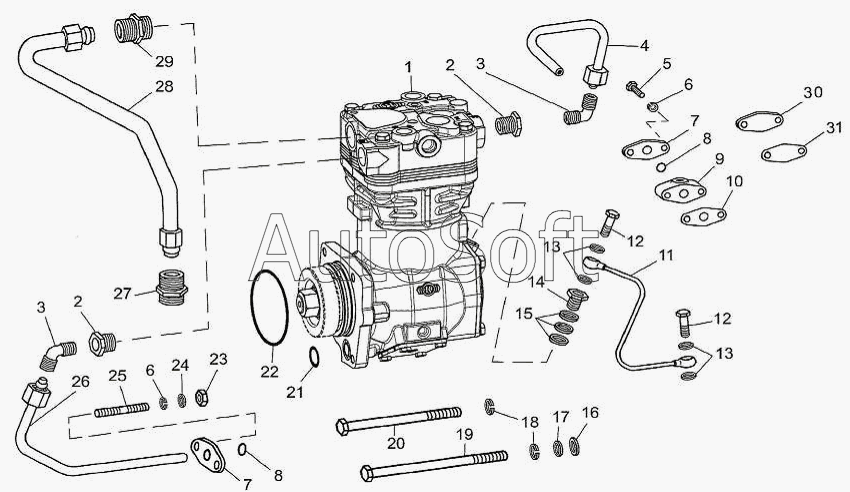

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Компрессор пневматического тормоза
8481.3509010
1
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8481.3509010 | 8***0 | Компрессор пневматического тормоза в сборе с уплотнительными кольцами, ввертышами, угольниками | |
| 1 | К***3 | Компрессор пневматического тормоза LP 3999 | |
| 2 | 3***9 | Ввертыш М22х1,5 | |
| 3 | 3***П | Угольник ввертный | |
| 4 | 8***0 | Трубка отвода воды от компрессора | |
| 5 | 2***9 | Болт М8х1,25х45 | |
| 6 | 2***2 | Шайба 8.Т | |
| 7 | 8***4 | Фланец трубки подвода воды к компрессору | |
| 8 | 2***3 | Кольцо уплотнительное | |
| 9 | 8***0 | Фланец | |
| 10 | 8***6 | Прокладка фланца | |
| 11 | 8***0 | Трубка подвода масла к компрессору | |
| 12 | 3***2 | Болт М10х1х22 | |
| 13 | 3***4 | Шайба 10 | |
| 14 | 2***0 | Ввертыш | |
| 15 | 3***П | Прокладка 14х19х1,5 | |
| 16 | 8***0 | Шайба | |
| 17 | 2***2 | Шайба 10 | |
| 18 | 2***2 | Шайба 10.ОТ | |
| 19 | 2***9 | Болт М10х1,25-6gх140 | |
| 20 | 2***9 | Болт М10х1,25х105 | |
| 21 | 2***6 | Кольцо 018-022-25-2-1 | |
| 22 | 2***8 | Кольцо 076-082-36-2-1 | |
| 23 | 2***9 | Гайка М8х1 | |
| 24 | 2***9 | Шайба 8 | |
| 25 | 2***9 | Шпилька М8х(1,25-3n)/(1-6g)х16(16/12) | |
| 26 | 8***8 | Трубка подвода воды к компрессору | |
| 27 | 8***3 | Штуцер | |
| 28 | 8***0 | Трубка подвода воздуха | |
| 29 | 8***4 | Штуцер | |
| 30 | 8***4 | Заглушка | |
| 31 | 8***8 | Прокладка |
