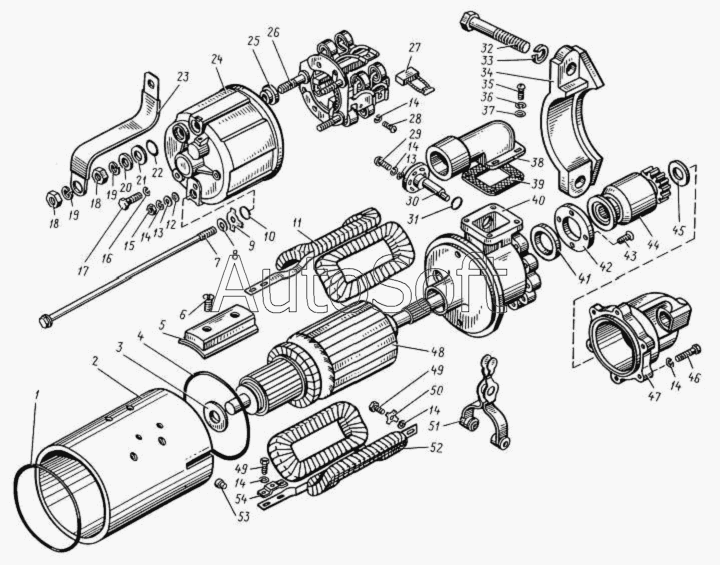

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Стартер
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
45
46
47
48
49
49
50
51
52
53
54
14
14
14
14
14
14
1
2
3
4
5
6
7
8
9
10
11
12
13
13
2501.3708-21
15
16
17
18
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501.3708-21 | 2***1 | Стартер в сборе | |
| 1 | С***8 | Кольцо уплотнительное | |
| 2 | 2***1 | Корпус стартера | |
| 3 | М***3 | Шайба | |
| 4 | С***6 | Кольцо уплотнительное | |
| 5 | С***2 | Полюс | |
| 6 | Х***8 | Винт | |
| 7 | С***3 | Шпилька стяжная | |
| 8 | М***2 | Шайба | |
| 9 | М***4 | Шайба замковая | |
| 10 | С***5 | Шайба уплотнительная | |
| 11 | С***0 | Катушка в сборе | |
| 12 | 2***5 | Шайба уплотнительная | |
| 13 | М***6 | Шайба | |
| 14 | Х***2 | Шайба | |
| 15 | 8***3 | Гайка | |
| 16 | 4***6 | Шайба | |
| 17 | М***0 | Болт | |
| 18 | Х***2 | Гайка | |
| 19 | 7***9 | Шайба | |
| 20 | М***5 | Шайба | |
| 21 | М***7 | Шайба | |
| 22 | С***9 | Шайба уплотнительная | |
| 23 | С***0 | Шина соединительная | |
| 24 | 2***1 | Крышка коллектора | |
| 25 | С***9 | Втулка | |
| 26 | 2***0 | Траверса в сборе | |
| 27 | С***0 | Щетка | |
| 28 | 7***6 | Винт | |
| 29 | 4***9 | Винт М6-6gх16 | |
| 30 | С***0 | Ось рычага | |
| 31 | 1***6 | Кольцо уплотнительное | |
| 32 | 8***0 | Болт крепления стартера | |
| 33 | 2***2 | Шайба 14.ОТ | |
| 34 | 8***0 | Скоба крепления стартера | |
| 35 | М***5 | Винт | |
| 36 | Х***1 | Винт | |
| 37 | 8***7 | Шайба | |
| 38 | 2***1 | Кожух привода | |
| 39 | 2***2 | Прокладка | |
| 40 | 2***0 | Корпус привода | |
| 41 | М***0 | Манжета | |
| 42 | 2***1 | Шайба упорная | |
| 43 | 2***2 | Винт | |
| 45 | 2***3 | Шайба упорная | |
| 46 | 2***4 | Винт | |
| 47 | 2***0 | Крышка привода | |
| 48 | 2***0 | Якорь в сборе | |
| 49 | М***4 | Болт | |
| 50 | М***2 | Шайба замковая | |
| 51 | 2***0 | Рычаг | |
| 52 | С***0 | Катушка в сборе | |
| 53 | 2***4 | Штифт установочный | |
| 54 | 2***4 | Пластина |
