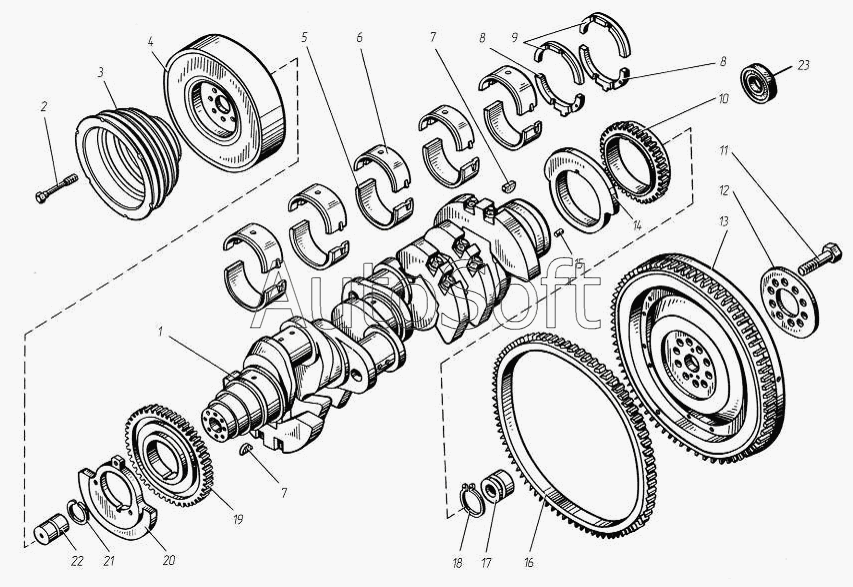

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Коленчатый вал и маховик
13
13
23
22
21
20
19
18
17
16
15
14
12
11
10
9
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 842.1000102 | 8***2 | Вкладыши коренных подшипников, комплект | |
| 8423.1000107 | 8***7 | Вал коленчатый с коренными и шатунными вкладышами, комплект | |
| 8423.1005010 | 8***0 | Вал коленчатый в сборе с шестернями | |
| 1 | 8***5 | Вал коленчатый | |
| 2 | 8***2 | Болт | |
| 3 | 8***0 | Шкив | |
| 4 | 8***1 | Гаситель крутильныxколебаний | |
| 5 | 8***1 | Вкладыш нижний | |
| 6 | 8***0 | Вкладыш верхний | |
| 7 | 4***0 | Шпонка 8х11 сегментная | |
| 8 | 8***0 | Полукольцо упорного подшипника нижнее | |
| 9 | 8***3 | Полукольцо упорного подшипника верхнее | |
| 10 | 8***1 | Шестерня распределительная | |
| 11 | 8***3 | Болт | |
| 12 | 8***8 | Пластина | |
| 13 | 8***0 | Маховик | |
| 13 | 8***0 | Маховик | |
| 14 | 8***7 | Противовес задний | |
| 15 | 3***П | Штифт 10х40 | |
| 16 | 8***0 | Обод зубчатый (входит в состав маховика) | |
| 17 | 8***1 | Втулка установочная | |
| 18 | 8***2 | Кольцо упорное | |
| 19 | 8***0 | Шестерня привода масляного насоса | |
| 20 | 8***6 | Противовес передний | |
| 21 | 8***6 | Кольцо упорное | |
| 22 | 8***5 | Вставка коленчатого вала | |
| 23 | 4***3 | Подшипник 305 ГОСТ 8338-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
