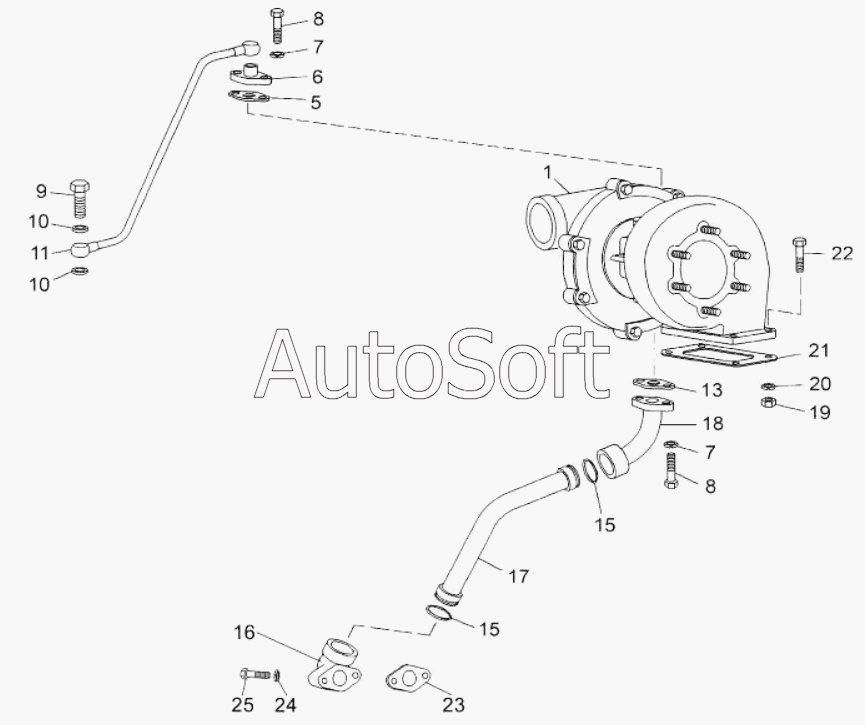

Каталог запасных частей к технике: ТМЗ-8525.10 (2010). Турбокомпрессор
1
5
6
7
7
8
8
9
10
10
11
13
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8424.1118010 | 8***0 | Турбокомпрессор в сборе | |
| 1 | 3***1 | Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) | |
| 5 | 2***5 | Прокладка | |
| 6 | 2***4 | Фланец подвода масла к турбокомпрессору | |
| 7 | 2***2 | Шайба 10.ОТ | |
| 8 | 2***9 | Болт М10х25 | |
| 9 | 3***9 | Болт М14х1,5х30 | |
| 10 | 3***П | Прокладка 14х19х1,5 | |
| 11 | 8***0 | Трубка подвода масла | |
| 13 | 8***2 | Прокладка | |
| 15 | 2***9 | Кольцо 030-036-36-2-5 | |
| 16 | 8***8 | Патрубок сливной нижний | |
| 17 | 8***0 | Трубка слива масла | |
| 18 | 8***6 | Патрубок сливной верхний | |
| 19 | 2***9 | Гайка М10х1,25-6Н | |
| 20 | 3***2 | Шайба 10,5 | |
| 21 | 2***8 | Прокладка | |
| 22 | 2***9 | Болт М10х1,25х45 | |
| 23 | 8***2 | Прокладка | |
| 24 | 2***2 | Шайба 8.Т | |
| 25 | 2***9 | Болт М8х1,25х55 |
