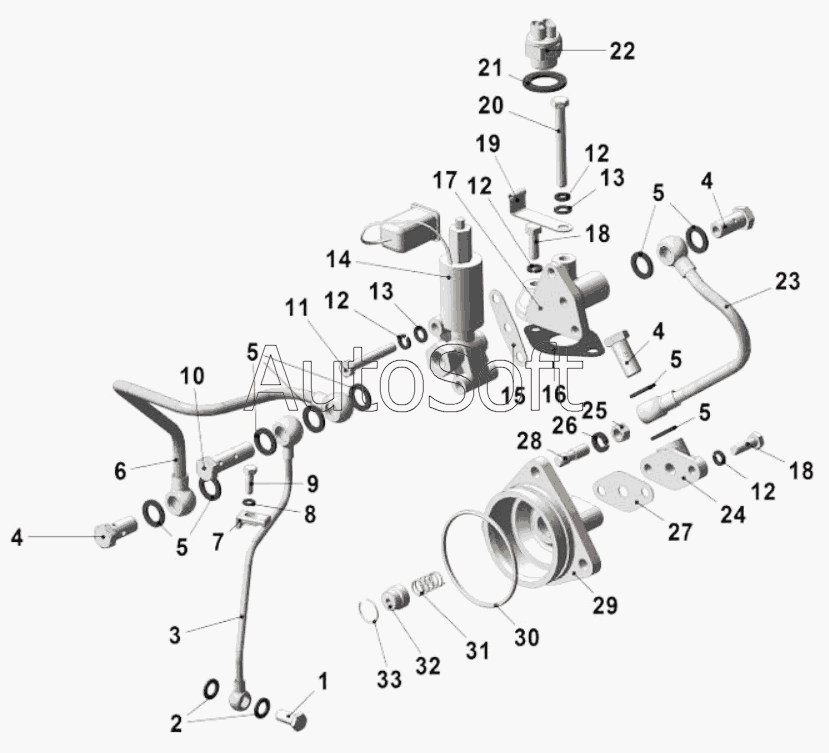

Каталог запасных частей к технике: ТМЗ-8525.10 (2010). Устройство включения привода вентилятора
1
2
3
4
4
4
5
5
5
5
5
6
7
8
9
10
11
12
12
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Болт М10х1х22 | |
| 2 | 3***4 | Шайба 10 | |
| 3 | 8***0 | Трубка | |
| 4 | 3***9 | Болт М14х1,5х30 | |
| 5 | 3***4 | Шайба 14 | |
| 6 | 8***4 | Трубка подводящая | |
| 7 | 2***8 | Колодка | |
| 8 | 2***2 | Шайба 6.Т | |
| 9 | 2***9 | Болт М6-6gх20 | |
| 10 | 3***9 | Болт М14х1,5х48,5 | |
| 11 | 2***9 | Болт М8х1,25х55 | |
| 12 | 2***2 | Шайба 8.Т | |
| 13 | 2***9 | Шайба 8 | |
| 14 | 4***9 | Клапан электромагнитный КЭМ 32-23М2 | |
| 15 | 8***7 | Прокладка клапана электромагнитного | |
| 16 | 8***2 | Прокладка | |
| 17 | 8***6 | Кронштейн | |
| 18 | 2***9 | Болт М8-6gх25 | |
| 19 | 3***9 | Кляммер | |
| 20 | 2***9 | Болт М8-6gx75 | |
| 21 | 3***П | Прокладка 22х28х1.5 | |
| 22 | 8***6 | Термореле включения вентилятора 661.3710-02 | |
| 23 | 8***0 | Трубка отводящая | |
| 24 | 8***7 | Фланец крышки заднего подшипника | |
| 25 | 2***9 | Гайка М10х1,25-6Н | |
| 26 | 2***2 | Шайба 10.ОТ | |
| 27 | 8***8 | Прокладка | |
| 28 | 2***9 | Шпилька М10х1,25х25 | |
| 29 | 8***5 | Корпус заднего подшипника с уплотнителем | |
| 29 | 8***0 | Корпус заднего подшипника | |
| 30 | 2***2 | Кольцо 080-086-36-2-5 | |
| 31 | 8***0 | Пружина | |
| 32 | 8***8 | Уплотнитель | |
| 33 | 8***7 | Кольцо запорное |
