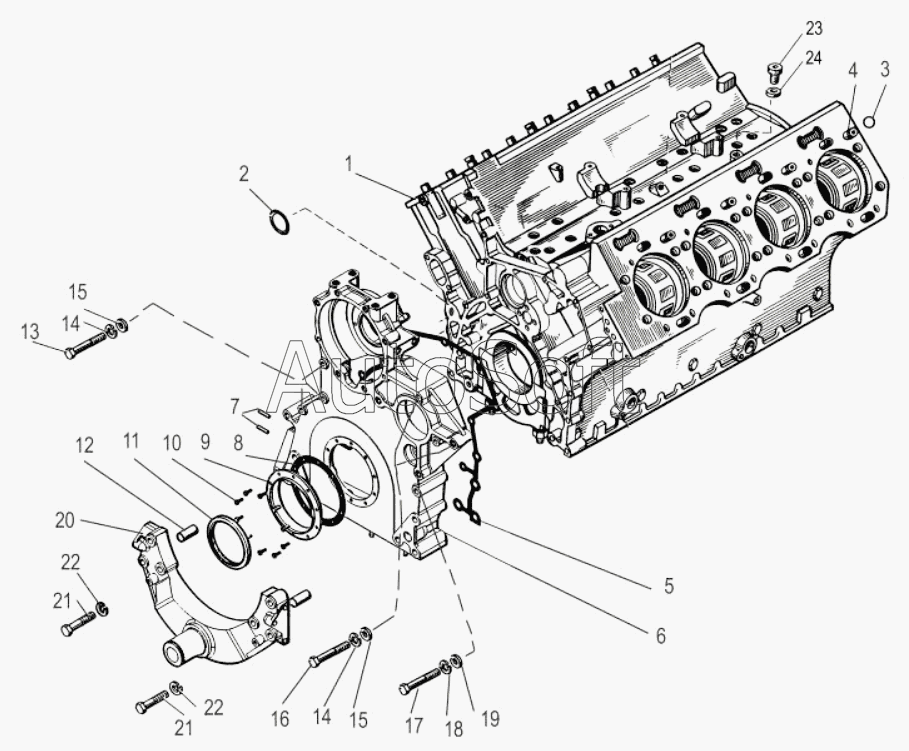

Каталог запасных частей к технике: ТМЗ-8525.10 (2010). Блок цилиндров, передняя крышка, кронштейн передней опоры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 849.1002260 | 8***0 | Крышка передняя в сборе | |
| 1 | 8***2 | Блок цилиндров для запасныxчастей | |
| 2 | 2***2 | Кольцо 023-027-25-2-1 | |
| 3 | 8***3 | Кольцо О-R15-2,5 FRМ80 | |
| 4 | 8***7 | Втулка | |
| 5 | 8***5 | Прокладка | |
| 6 | 8***0 | Крышка передняя | |
| 7 | 2***9 | Шпилька М8х(1,25-3n)/1-6g)х25 | |
| 8 | 8***2 | Прокладка | |
| 9 | 8***0 | Корпус манжеты | |
| 10 | 2***9 | Болт М6х16 | |
| 11 | 5***2 | Манжета передняя BAUM 6SLX7 (100х125х12) | |
| 12 | 3***П | Штифт 22х50 | |
| 13 | 2***9 | Болт М10х1,25х105 | |
| 14 | 2***2 | Шайба 10.ОТ | |
| 15 | 2***9 | Шайба 10 | |
| 16 | 2***9 | Болт Мх1,25х90 | |
| 17 | 2***9 | Болт М12х1,25-6gх110 | |
| 18 | 2***2 | Шайба 12.ОТ | |
| 19 | 2***9 | Шайба 12 | |
| 20 | 8***7 | Кронштейн передней опоры | |
| 21 | 4***0 | Болт М14х1,5х150 | |
| 22 | 2***2 | Шайба 14.ОТ | |
| 23 | 3***9 | Болт-пробка М10x1-6gx14 | |
| 24 | 3***4 | Шайба 10 |
