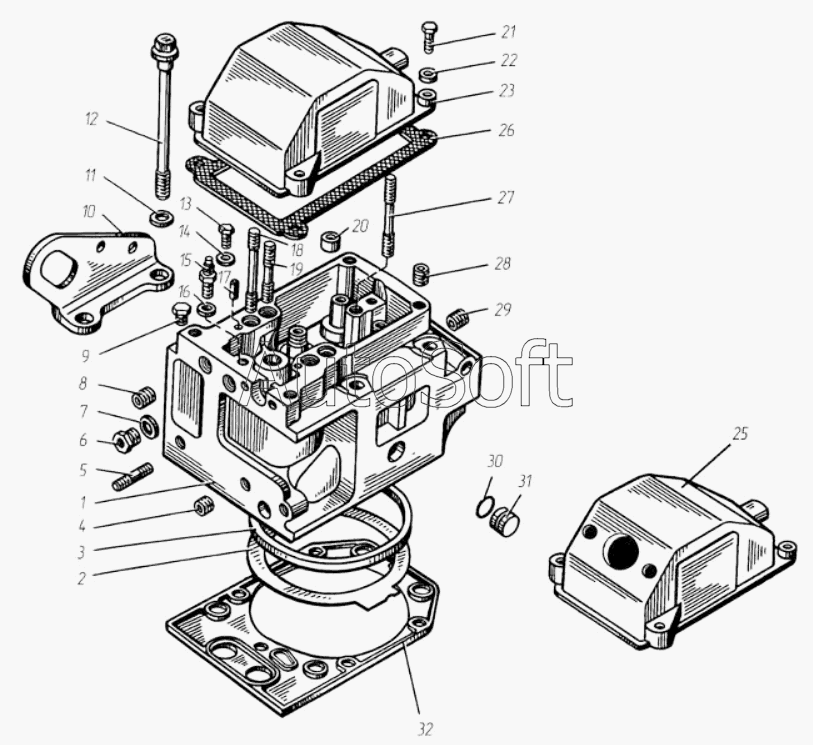

Каталог запасных частей к технике: ТМЗ-8525.10 (2010). Головка цилиндра
1
2
3
4
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1003010-20 | 8***0 | Головка цилиндра с клапанами | |
| 840.1003013-20 | 8***0 | Головка цилиндра без клапанов для запасных частей | |
| 1 | 8***0 | Головка цилиндра | |
| 2 | 8***0 | Прокладка головки | |
| 3 | 8***6 | Кольцо уплотнительное | |
| 4 | 3***9 | Ввертыш М10х1,25-6Н-М 16х1,5-6gх26 | |
| 6 | 3***9 | Ввертыш М10х1-6Н-М16х1,5-6gх20,5 | |
| 7 | 2***4 | Шайба уплотнительная 16х22х2 | |
| 8 | 3***9 | Ввертыш М8-6Н-М14-6gх21 | |
| 9 | 3***9 | Пробка К1/4 | |
| 10 | 8***0 | Рым левый | |
| 10 | 8***1 | Рым правый | |
| 11 | 3***9 | Шайба 16 | |
| 12 | 8***1 | Болт крепления головки цилиндра | |
| 13 | 2***9 | Болт М8-6gх16 | |
| 14 | 3***П | Шайба 8 | |
| 15 | 8***8 | Ниппель | |
| 16 | 3***4 | Шайба 10 | |
| 17 | 2***П | Штифт 6х16 | |
| 18 | 3***2 | Шпилька крепления оси коромысла М12х(1,75-6g)/(1,25-6g)х85 | |
| 19 | 3***2 | Шпилька крепления оси коромысла М12х(1,75-6g)/(1,25-6g)х55 | |
| 20 | 8***5 | Втулка-штифт | |
| 21 | 2***9 | Болт М8х35 | |
| 22 | 2***9 | Шайба 8 | |
| 23 | 8***4 | Крышка головки цилиндра | |
| 25 | 8***1 | Крышка головки цилиндра | |
| 26 | 8***0 | Прокладка крышки головки цилиндра | |
| 27 | 3***2 | Шпилька крепления скобы форсунки М10х(1,5-6g)/(1,25-6g)х63 | |
| 28 | 3***9 | Ввертыш М8-6Н-М14-6gх26 | |
| 29 | 3***П | Ввертыш М10-6Н-М16х1.5-6gх26 | |
| 30 | 2***1 | Кольцо уплотнительное | |
| 31 | 8***6 | Заглушка | |
| 32 | 8***2 | Прокладка уплотнительная | |
| 32 | 8***3 | Прокладка уплотнительная |
