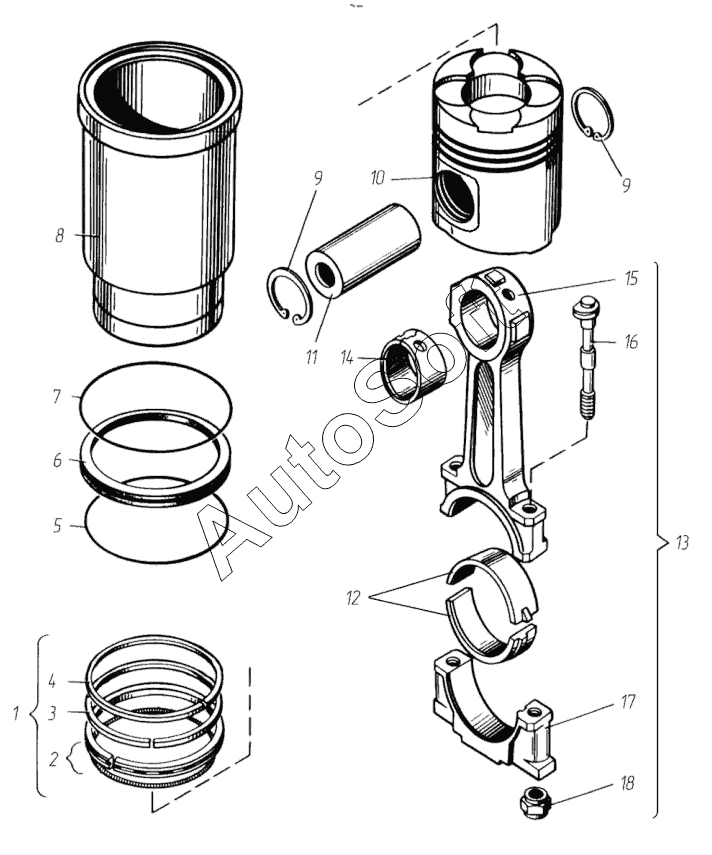

Каталог запасных частей к технике: ТМЗ-8481.10-02 (2022). Гильза цилиндра, поршень и шатун
1
2
3
4
5
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1004005 | 8***5 | Болт и гайка шатуна, комплект | |
| 8401.1004001-05 | 8***5 | Гильза, поршень, поршневые и уплотни- тельные кольца, комплект | |
| 842.1000104 | 8***4 | Вкладыши шатуна, комплект | |
| 847.1004001-05 | 8***5 | Гильза, поршень, поршневые и уплотни- тельные кольца, комплект | |
| 1 | 8***5 | Кольца поршневые, комплект | |
| 2 | 8***5 | Кольцо маслосъёмное с расширителем | |
| 3 | 8***5 | Кольцо компрессионное второе | |
| 4 | 8***5 | Кольцо компрессионное верхнее | |
| 5 | 2***1 | Кольцо уплотнительное | |
| 5 | 8***4 | Кольцо уплотнительное | |
| 6 | 8***0 | Кольцо уплотнительное | |
| 7 | 2***4 | Кольцо уплотнительное | |
| 8 | 8***1 | Гильза цилиндра | |
| 9 | 8***2 | Кольцо упорное | |
| 10 | 8***5 | Поршень | |
| 11 | 8***0 | Палец поршневой | |
| 11 | 8***5 | Поршень | |
| 12 | 8***8 | Вкладыш шатуна | |
| 13 | 8***5 | Шатун в сборе | |
| 14 | 8***1 | Втулка шатуна | |
| 15 | 8***0 | Шатун | |
| 16 | 8***2 | Болт крышки шатуна | |
| 17 | 8***5 | Крышка шатуна | |
| 18 | 8***4 | Гайка |
