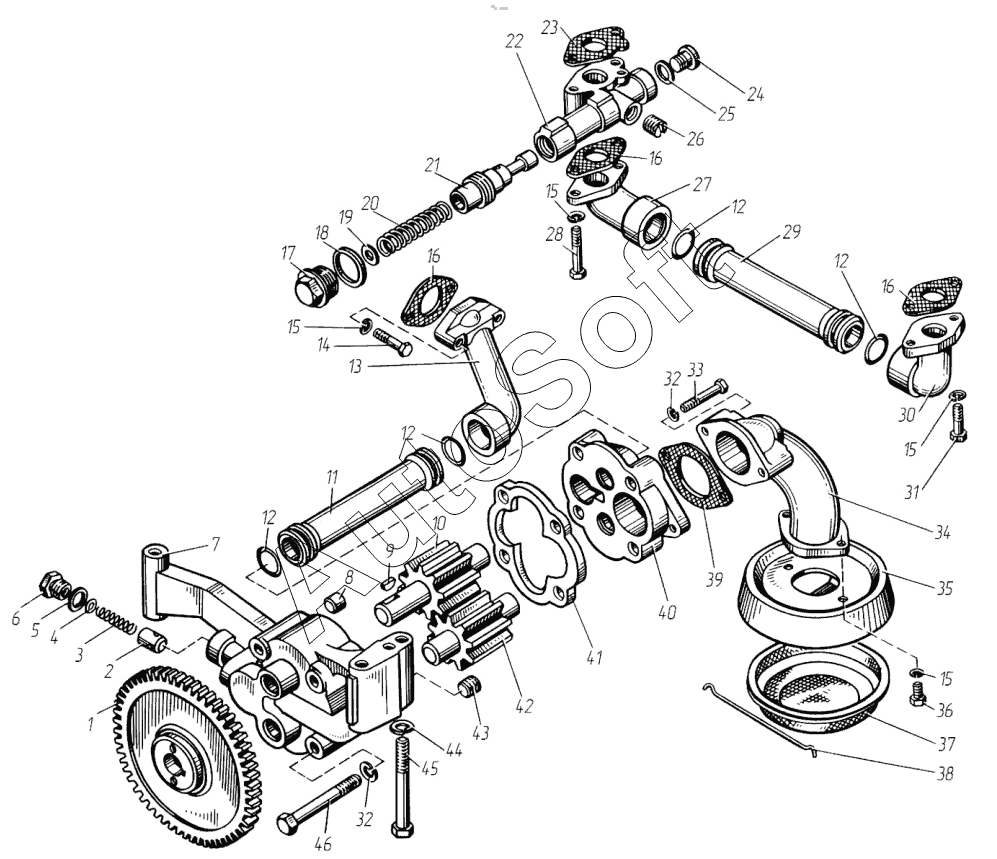

Каталог запасных частей к технике: ТМЗ-8481.10-02 (2022). Насос масляный
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1011054 | 8***4 | Клапан системы смазки (в сборе) | |
| 8421.1011014 | 8***4 | Насос масляный (в сборе) | |
| 1 | 8***0 | Шестерня ведомая привода масляного насоса | |
| 2 | 8***4 | Клапан предохранительный | |
| 3 | 8***8 | Пружина предохранительного клапана | |
| 4 | 2***9 | Шайба | |
| 5 | 2***1 | Прокладка пробки 19х24х2 | |
| 6 | 2***Б | Пробка клапана М18х1,5-6g | |
| 7 | 8***8 | Корпус масляного насоса со втулками (в сборе) | |
| 8 | 2***7 | Втулка установочная | |
| 9 | 4***3 | Шпонка сегментная 5х7,5 | |
| 10 | 8***1 | Шестерня ведущая масляного насоса | |
| 11 | 8***1 | Труба отводящая | |
| 12 | 2***Г | Кольцо | |
| 13 | 8***3 | Фланец задний | |
| 14 | 2***9 | Болт М8х35 | |
| 15 | 2***2 | Шайба 8.Т | |
| 16 | 8***6 | Прокладка | |
| 17 | 8***0 | Пробка М30х2-6g | |
| 18 | 3***П | Прокладка 30х38х2 | |
| 19 | 2***9 | Шайба 10 | |
| 20 | 8***7 | Пружина | |
| 21 | 8***1 | Клапан | |
| 22 | 8***1 | Корпус клапана | |
| 23 | 8***4 | Прокладка | |
| 24 | 3***2 | Пробка М20х1,5-6g | |
| 25 | 3***П | Прокладка 20х24х1,5 | |
| 26 | 3***2 | Пробка КГ1/2 | |
| 27 | 8***5 | Фланец | |
| 28 | 2***9 | Болт М8-6gх65 | |
| 29 | 8***0 | Труба отводящая | |
| 30 | 8***6 | Фланец | |
| 31 | 2***9 | Болт М8-6gх25 | |
| 32 | 2***2 | Шайба 10.ОТ | |
| 33 | 2***9 | Болт М10х1,25-6gх55 | |
| 34 | 8***0 | Труба всасывающая с фланцем | |
| 35 | 8***0 | Чашка заборника | |
| 36 | 2***9 | Болт М8х1,25х12 | |
| 37 | 2***В | Сетка заборника с ободком (в сборе) | |
| 38 | 2***Б | Крючок крепления сетки | |
| 39 | 8***0 | Прокладка | |
| 40 | 8***9 | Крышка масляного насоса со втулкой (в сборе) | |
| 42 | 8***1 | Шестерня ведомая масляного насоса | |
| 43 | 3***2 | Пробка К3/8 | |
| 44 | 2***2 | Шайба 12.ОТ | |
| 45 | 4***4 | Болт | |
| 46 | 4***5 | Болт |
