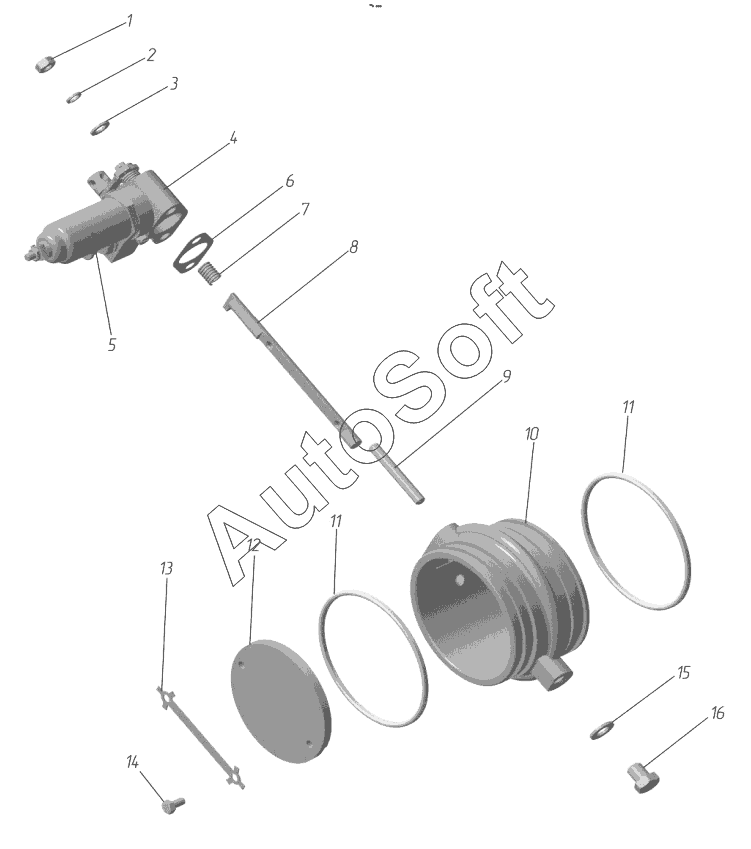

Каталог запасных частей к технике: ТМЗ-8481.10-02 (2022). Механизм аварийного останова
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8401.1030230-04 | 8***4 | Механизм аварийного останова двигателя в сборе с кольцами | |
| 8401.1030232-04 | 8***4 | Механизм аварийного останова Двигателя в сборе | |
| 1 | 2***9 | Гайка М8х1 | |
| 2 | 2***9 | Шайба 8 | |
| 3 | 2***2 | Шайба 8.Т | |
| 4 | 8***1 | Привод заслонки аварийного останова с электромагнитом | |
| 5 | 4***9 | Электромагнит | |
| 6 | 2***А | Прокладка | |
| 7 | 8***2 | Пружина заслонки | |
| 8 | 8***0 | Ось заслонки | |
| 9 | 3***9 | Шпилька М8x 1,25x1x48 | |
| 10 | 8***8 | Корпус заслонки | |
| 11 | 8***8 | Кольцо уплотнительное | |
| 12 | 8***4 | Заслонка | |
| 13 | 8***6 | Пластина замковая | |
| 14 | 2***9 | Болт М6х1х12 | |
| 15 | 3***П | Прокладка 14х19х1,5 | |
| 16 | 3***9 | Пробка М12 |
