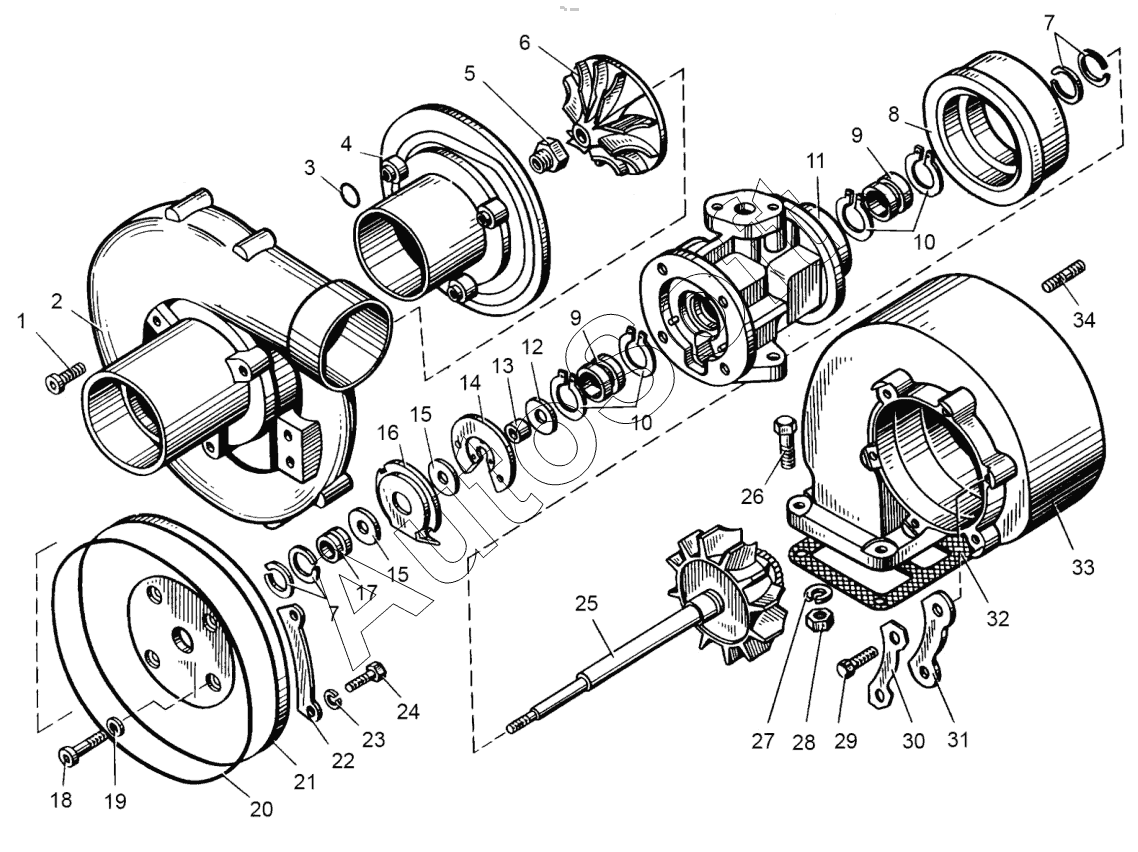

Каталог запасных частей к технике: ТМЗ-8481.10-02 (2022). Турбокомпрессор. Устройство
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
34
9
9
1
2
3
4
5
6
7
7
8
10
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 399 0033 091 | 3***1 | Турбокомпрессор | |
| 1 | 6***0 | Винт | |
| 2 | 3***5 | Крышка корпуса | |
| 3 | 6***4 | Шайба | |
| 4 | 3***0 | Корпус компрессора | |
| 5 | 3***2 | Гайка | |
| 6 | 3***1 | Колесо компрессора | |
| 7 | 3***2 | Кольцо пружинное | |
| 8 | 3***2 | Тепловой экран | |
| 9 | 3***2 | Втулка подшипника | |
| 10 | 3***2 | Кольцо стопорное | |
| 11 | 3***2 | Корпус подшипников | |
| 12 | 3***0 | Маслоотражатель | |
| 13 | 3***0 | Втулка распорная | |
| 14 | 3***2 | Фланец упорный | |
| 15 | 3***2 | Кольцо упорное | |
| 16 | 3***3 | Экран маслосбрасывающий | |
| 17 | 3***2 | Втулка уплотнительная | |
| 18 | 3***0 | Винт | |
| 19 | 3***5 | Шайба | |
| 20 | 3***2 | Кольцо уплотнительное | |
| 21 | 3***2 | Крышка корпуса подшипника | |
| 22 | 3***2 | Пластина упорная | |
| 23 | 6***2 | Шайба | |
| 24 | 6***3 | Болт | |
| 25 | 3***4 | Ротор | |
| 26 | 2***9 | Болт М10х1,25х45 | |
| 27 | 3***2 | Шайба 10,5 | |
| 28 | 2***9 | Гайка М10х1,25-6Н | |
| 29 | 6***3 | Болт | |
| 30 | 3***2 | Пластина упорная | |
| 31 | 3***2 | Пластина упорная | |
| 32 | 2***8 | Прокладка | |
| 33 | 3***1 | Корпус турбины | |
| 34 | 3***П | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
