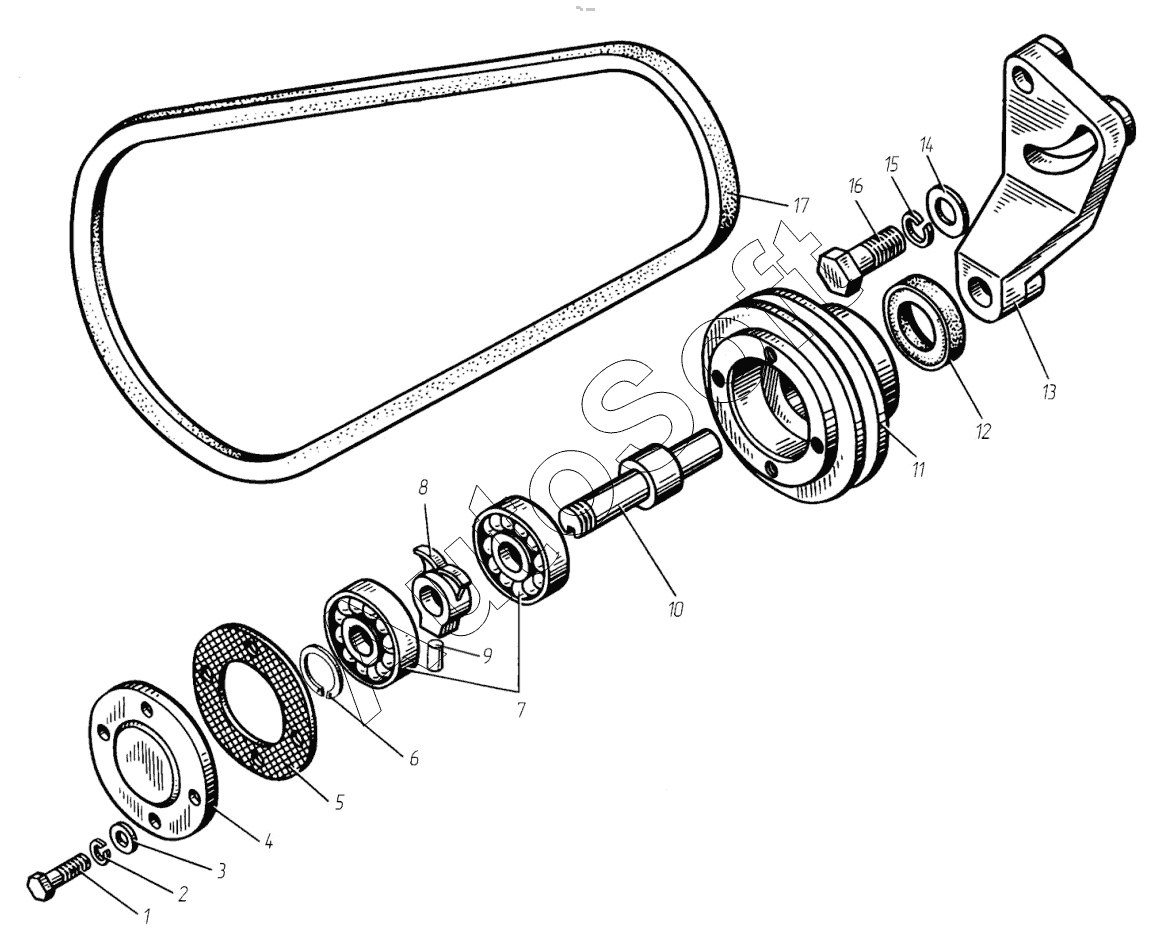

Каталог запасных частей к технике: ТМЗ-8481.10-02 (2022). Натяжное устройство
9
17
17
17
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1307320 | 8***0 | Маслоразбрызгиватель (в сборе) | |
| 842.1307155 | 8***5 | Натяжное устройство (в сборе) | |
| 842.1307204 | 8***4 | Кронштейн натяжного устройства (в сборе) | |
| 1 | 2***9 | Болт М6-6gх20 | |
| 2 | 2***2 | Шайба 6.Т | |
| 3 | 2***9 | Шайба 6 | |
| 4 | 8***4 | Крышка шкива натяжного устройства | |
| 5 | 8***9 | Прокладка крышки | |
| 6 | 8***5 | Кольцо Б17 | |
| 7 | 7***4 | Подшипник | |
| 8 | 8***2 | Маслоразбрызгиватель натяжного устройства | |
| 9 | 2***2 | Штифт 4С3х10.06 | |
| 10 | 8***4 | Ось шкива натяжного устройства | |
| 11 | 8***0 | Шкив натяжного устройства | |
| 12 | 7***3 | Манжета | |
| 13 | 8***6 | Кронштейн натяжного устройства | |
| 14 | 3***9 | Шайба 10х28х3 | |
| 15 | 2***2 | Шайба 10.ОТ | |
| 16 | 2***9 | Болт М10х1,25х40 | |
| 17 | 2***8 | Ремень | |
| 17 | 2***8 | Ремень зубчатый |
