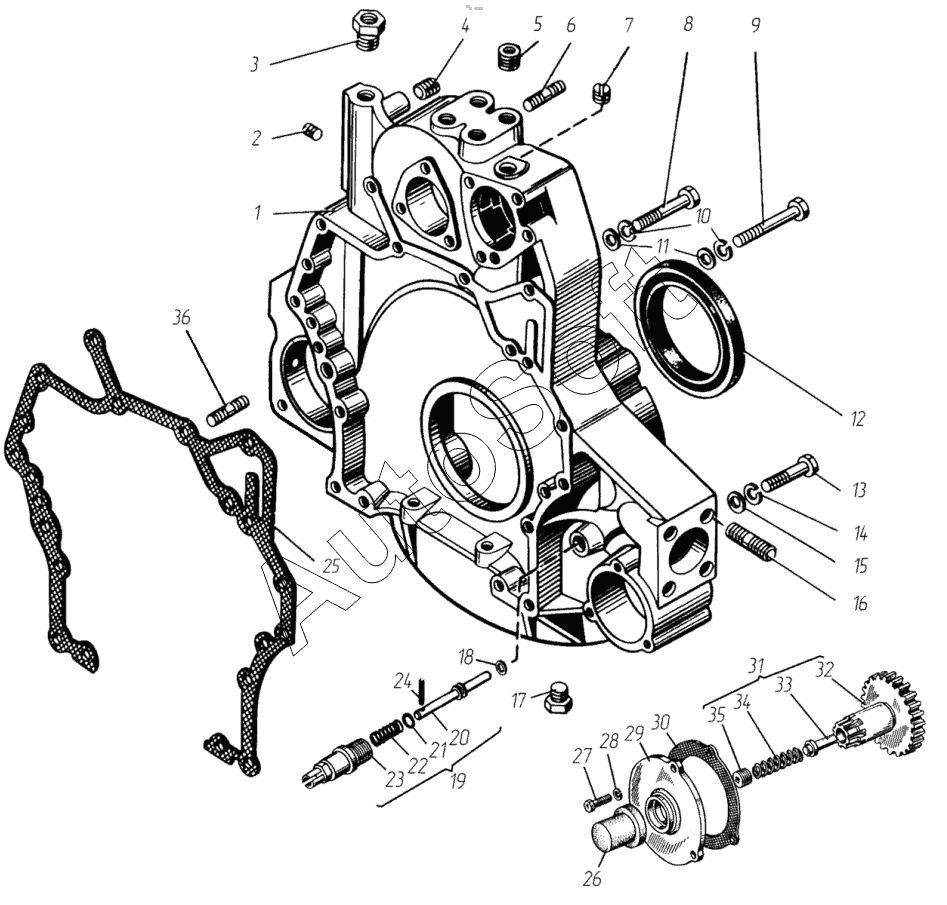

Каталог запасных частей к технике: ТМЗ-8481.10-02 (2022). Картер маховика
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8423.1002310-52 | 8***2 | Картер маховика | |
| 8423.1002310-54 | 8***4 | Картер маховика | |
| 1 | 8***2 | Картер маховика | |
| 1 | 8***4 | Картер маховика | |
| 2 | 8***1 | Пробка | |
| 3 | 3***9 | Ввертыш М16х1,5-6Н-М24х2-6gх18 | |
| 4 | 3***9 | Ввертыш М12х1,25-6Н-М18-3hх28 | |
| 5 | 3***9 | Ввертыш М10х1,25-6Н-М16х1,5-3nх18 | |
| 6 | 2***9 | Шпилька М10х(1,5-3n/1,25-6g)х50 | |
| 7 | 3***2 | Пробка КГ1/2 | |
| 8 | 2***9 | Болт М10х1,25-6gх110 | |
| 9 | 2***9 | Болт М10х1,25-6gх140 | |
| 10 | 2***2 | Шайба 10.ОТ | |
| 11 | 2***9 | Шайба 10 | |
| 12 | 2***В | Манжета коленвала задняя | |
| 13 | 2***9 | Болт М12х1,25-6gх95 | |
| 14 | 2***2 | Шайба 12.ОТ | |
| 15 | 2***9 | Шайба 12 | |
| 16 | 2***9 | Шпилька М14х((2Cn/1,5-4h)х35(28/30))х68 | |
| 17 | 3***9 | Пробка М16х1.5-6g | |
| 18 | 3***П | Прокладка 22х28х1.5 | |
| 19 | 8***0 | Фиксатор маховика в сборе | |
| 20 | 8***2 | Фиксатор маховика | |
| 21 | 2***3 | Кольцо уплотнительное | |
| 22 | 8***6 | Пружина | |
| 23 | 8***4 | Корпус | |
| 24 | 3***9 | Штифт 6х36 | |
| 25 | 8***2 | Прокладка картера | |
| 26 | 8***8 | Колпачок | |
| 27 | 2***9 | Болт М6-6gх20 | |
| 28 | 2***2 | Шайба 6.Т | |
| 29 | 8***6 | Корпус | |
| 30 | 8***6 | Прокладка | |
| 31 | 8***4 | Шестерня механизма проворота (в сборе) | |
| 32 | 8***8 | Шестерня | |
| 33 | 2***3 | Упор | |
| 34 | 2***1 | Пружина | |
| 35 | 3***2 | Пробка КГ1/2 | |
| 36 | 2***9 | Шпилька М12х1,75-3n/1,25-6gх40 |
