Каталог запасных частей к технике: ТМЗ-8481.10-11 (2022). Вентилятор, вязкостная муфта, кожух вентилятора и натяжное устройство привода вентилятора
1
2
3
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35

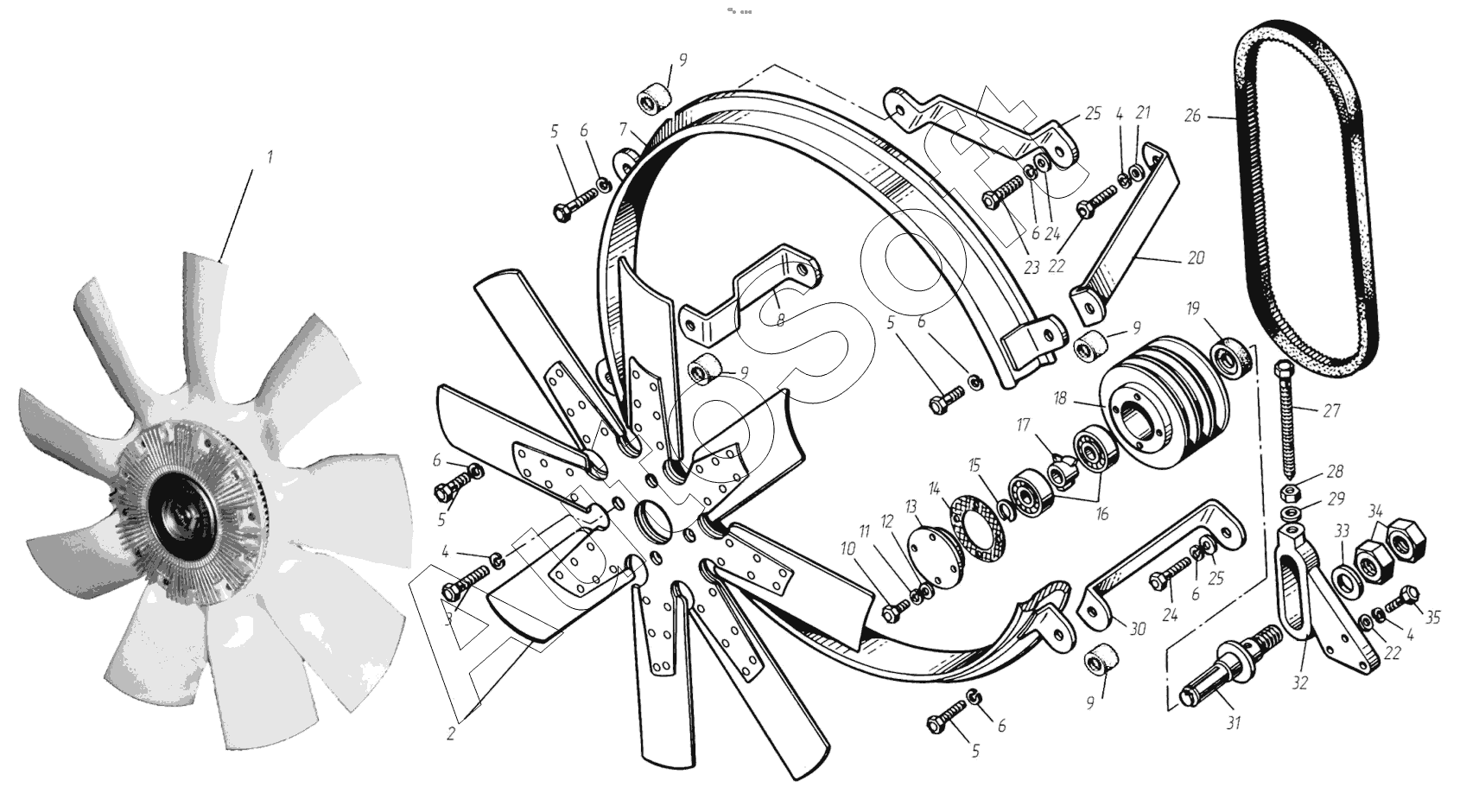

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 841.1308005 | 8***5 | Комплект ремней (3 шт.) привода агрегатов | |
| 841.1308110 | 8***0 | Натяжное приспособление (в сборе) | |
| 1 | 2***3 | Муфта вязкостная с вентилятором в сборе | |
| 2 | 8***1 | Крыльчатка вентилятора (в сборе) | |
| 3 | 2***9 | Болт | |
| 3 | 2***9 | Болт М10х1,25х25 | |
| 4 | 2***2 | Шайба 10.ОТ | |
| 5 | 2***9 | Болт М8-6gх16 | |
| 5 | 2***9 | Болт М8х35 | |
| 6 | 2***2 | Шайба 8.Т | |
| 7 | 8***0 | Кожух вентилятора | |
| 8 | 8***2 | Кронштейн крепления кожуха вентилятора правый нижний | |
| 9 | 8***5 | Втулка | |
| 10 | 2***9 | Болт М6-6gх20 | |
| 11 | 2***2 | Шайба 6.Т | |
| 12 | 2***9 | Шайба 6 | |
| 13 | 8***1 | Крышка шкива натяжного приспособления | |
| 14 | 2***2 | Прокладка крышки | |
| 15 | 8***3 | Кольцо 1Б 20 | |
| 16 | 4***4 | Подшипник | |
| 17 | 8***5 | Маслоразбрызгиватель (в сборе) | |
| 18 | 8***2 | Шкив натяжного приспособления | |
| 19 | 7***3 | Манжета | |
| 20 | 8***6 | Кронштейн крепления кожуха вентилятора левый верхний | |
| 21 | 2***9 | Шайба 10 | |
| 22 | 2***9 | Болт М10х1,25х35 | |
| 23 | 2***9 | Болт М8-6gх25 | |
| 24 | 2***9 | Шайба 8 | |
| 25 | 8***4 | Кронштейн крепления кожуха вентилятора правый верхний | |
| 26 | 2***3 | Ремень зубчатый | |
| 27 | 3***9 | Болт М12х1,25-6gх158 | |
| 28 | 2***9 | Гайка М12х1,25 | |
| 29 | 2***2 | Шайба 12.ОТ | |
| 30 | 8***4 | Кронштейн крепления кожуха вентилятора левый нижний | |
| 31 | 8***6 | Ось крепления натяжного приспособления | |
| 32 | 8***8 | Кронштейн натяжного приспособления | |
| 33 | 3***9 | Шайба установочная 22 | |
| 34 | 2***9 | Гайка М22х1,5-6H | |
| 35 | 2***9 | Болт М10х1,25х60 |
