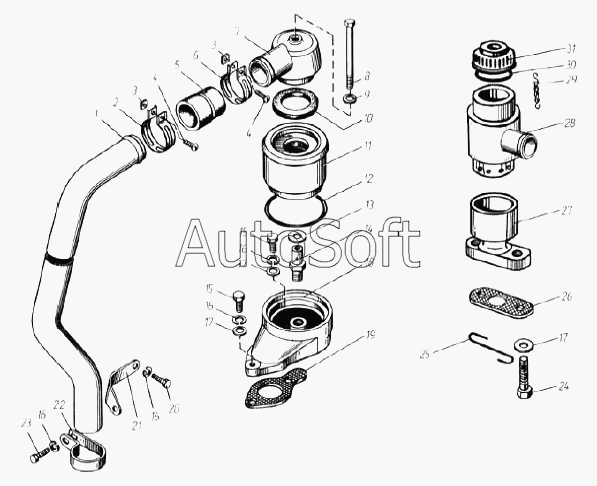

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Вентиляция картера
25
17
17
17
18
19
20
21
22
22
23
24
16
16
16
16
26
27
28
29
30
31
6
1
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 842.1014100 | 8***0 | Установка сапуна (в сборе) | |
| 8423.1014100 | 8***0 | Установка сапуна (в сборе) | |
| 8463.1014100-10 | 8***0 | Установка сапуна (в сборе) | |
| 8463.1014100-20 | 8***0 | Установка сапуна (в сборе) | |
| 8481.1014100-01 | 8***1 | Установка сапуна (в сборе) | |
| 1 | 8***9 | Труба отвода газов | |
| 1 | 8***9 | Труба отвода газов | |
| 1 | 8***9 | Труба отвода газов | |
| 2 | 2***9 | Хомут 50 | |
| 3 | 2***9 | Гайка М5-6Н | |
| 4 | 2***9 | Винт М5-6gх30 | |
| 5 | 8***8 | Патрубок переходной | |
| 5 | 8***8 | Патрубок переходной | |
| 6 | 2***9 | Хомут 38 | |
| 6 | 2***9 | Хомут 45 | |
| 7 | 8***2 | Крышка сапуна | |
| 8 | 8***6 | Болт М8-6gх108 | |
| 9 | 3***П | Шайба 8 | |
| 10 | 8***6 | Прокладка крышки | |
| 11 | 8***7 | Стакан сапуна наружный (в сборе) | |
| 13 | 3***9 | Шайба 12 | |
| 14 | 8***9 | Штуцер сапуна | |
| 15 | 2***9 | Болт М8х30 | |
| 16 | 2***2 | Шайба 8.Т | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 8***2 | Корпус сапуна | |
| 19 | 8***8 | Прокладка сапуна | |
| 20 | 2***9 | Болт М8х20 | |
| 21 | 8***5 | Кронштейн крепления трубы | |
| 22 | 3***9 | Кляммер | |
| 22 | 8***6 | Кляммер | |
| 23 | 2***9 | Болт М8-6gх16 | |
| 24 | 4***5 | Болт 2.М8-6gх22 | |
| 25 | 2***С | Шплинт 1,2х275 | |
| 26 | 8***0 | Прокладка | |
| 27 | 8***0 | Проставка сапуна | |
| 28 | 2***4 | Сапун (в сборе) | |
| 29 | 2***А | Цепочка крышки | |
| 30 | 2***2 | Прокладка крышки маслоналивного патрубка | |
| 31 | 2***A | Крышка маслоналивного патрубка (в сборе) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
