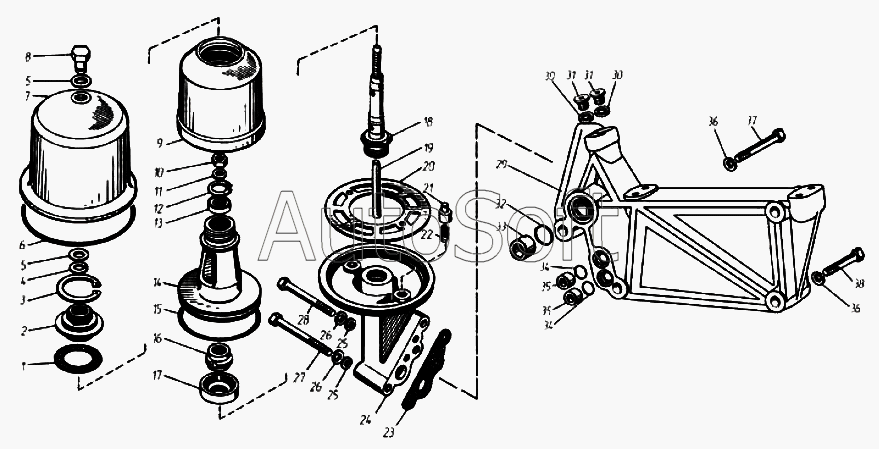

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Фильтр центробежной очистки масла
29
20
21
22
23
24
25
25
26
26
27
28
19
30
30
31
31
32
33
34
34
35
35
36
36
37
38
10
1
2
3
4
5
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1028010 | 8***0 | Фильтр центробежной очистки масла (в сборе) | |
| 840.1028035 | 8***5 | Корпус ротора со втулкой (в сборе) | |
| 8463.1028100-01 | 8***1 | Кронштейн со втулками (в сборе) | |
| 1 | 8***4 | Прокладка 66х53х1 | |
| 2 | 8***6 | Гайка М45х2-6H | |
| 3 | 8***2 | Кольцо Б 68 | |
| 4 | 8***7 | Кольцо пружинное | |
| 5 | 3***П | Прокладка 16х24х2 | |
| 6 | 2***8 | Кольцо 155-160-36-2-1 | |
| 7 | 8***2 | Крышка фильтра | |
| 8 | 8***9 | Гайка М12х1,25-6Н | |
| 9 | 8***2 | Крышка ротора | |
| 10 | 2***2 | Гайка М12х1,25-6Н | |
| 11 | 8***1 | Кольцо упорное | |
| 12 | 8***8 | Кольцо Б35 | |
| 13 | 2***2 | Подшипник ГОСТ 8338-75 | |
| 14 | 8***6 | Корпус ротора | |
| 15 | 2***6 | Кольцо уплотнительное | |
| 16 | 8***1 | Форсунка | |
| 17 | 8***7 | Втулка | |
| 18 | 8***1 | Ось ротора | |
| 19 | 8***6 | Трубка | |
| 20 | 8***6 | Пластина стопора | |
| 21 | 8***1 | Палец стопора | |
| 22 | 8***0 | Пружина стопора | |
| 23 | 8***5 | Прокладка | |
| 24 | 8***0 | Корпус фильтра | |
| 25 | 2***9 | Шайба 10 | |
| 26 | 2***2 | Шайба 10.ОТ | |
| 27 | 2***9 | Болт М10х1,25-6gх115 | |
| 28 | 2***9 | Болт М10х1,25-6gх75 | |
| 29 | 8***0 | Кронштейн | |
| 30 | 3***П | Прокладка 14х19х1,5 | |
| 31 | 3***9 | Пробка М14х1,5-6g | |
| 32 | 2***9 | Кольцо 030-036-36-2-5 | |
| 33 | 8***2 | Втулка | |
| 34 | 2***3 | Кольцо 015-019-25-2-5 | |
| 35 | 8***0 | Втулка | |
| 36 | 2***2 | Шайба 12.ОТ | |
| 37 | 2***9 | Болт М12х1,25-6gх130 | |
| 38 | 2***9 | Болт М12х1,25-6gх95 |
