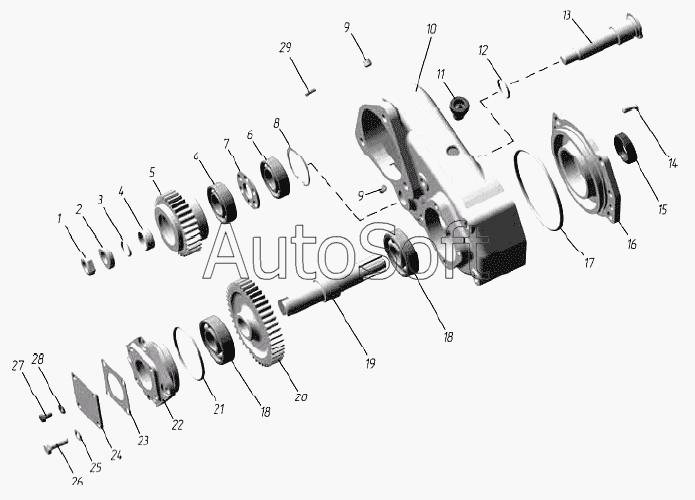

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Редуктор насоса забортной воды
22
14
15
16
17
18
18
19
20
21
13
23
24
25
26
27
28
29
6
6
1
2
3
4
5
7
8
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8481.1029700 | 8***0 | Редуктор с насосом | |
| 8481.1029700-10 | 8***0 | Редуктор с насосом | |
| 8481.1029702 | 8***2 | Редуктор (в сборе) | |
| 8481.1029702-10 | 8***0 | Редуктор (в сборе) | |
| 1 | 2***9 | Гайка М16х1,5 | |
| 2 | 8***6 | Шайба | |
| 3 | 2***1 | Кольцо уплотнительное | |
| 4 | 8***5 | Втулка дистанционная | |
| 5 | 8***6 | Шестерня промежуточная | |
| 6 | 4***4 | Подшипник 304К | |
| 7 | 8***7 | Кольцо дистанционное | |
| 8 | 8***6 | Кольцо стопорное | |
| 9 | 3***9 | Пробка К1/4 | |
| 10 | 8***9 | Корпус редуктора | |
| 10 | 8***0 | Корпус редуктора | |
| 11 | 2***А | Сапун | |
| 12 | 2***2 | Кольцо 023-027-25-2-1 | |
| 13 | 8***2 | Ось | |
| 14 | 8***7 | Винт В.М8х18 | |
| 15 | 2***0 | Манжета | |
| 16 | 8***6 | Корпус подшипника задний | |
| 17 | 2***9 | Кольцо 108-115-46-2-1 | |
| 18 | 4***3 | Подшипник 305 | |
| 19 | 8***1 | Вал ведущий | |
| 20 | 8***3 | Шестерня ведущая | |
| 21 | 2***1 | Кольцо 068-074-36-2-5 | |
| 22 | 8***1 | Корпус подшипника передний | |
| 23 | 8***0 | Прокладка | |
| 24 | 8***9 | Крышка | |
| 25 | 2***2 | Шайба 8.Т | |
| 26 | 2***9 | Болт М8-6gх25 | |
| 27 | 2***9 | Болт М6х1х12 | |
| 28 | 2***2 | Шайба 6.Т | |
| 29 | 2***9 | Штифт 3х10 |
