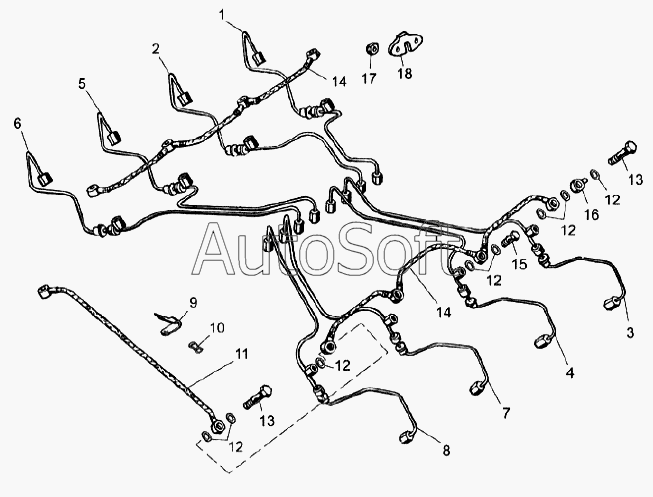

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Топливные трубопроводы
10
18
17
16
15
14
14
13
13
12
12
12
12
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 279 | 2***9 | Датчик утечек топлива ДУТ-2 | |
| 8481.1112003 | 8***3 | Комплект топливопроводов высокого давления | |
| 1 | 8***0 | Топливопровод 1 секции (4 цилиндр) | |
| 2 | 8***0 | Топливопровод 2 секции (3 цилиндр) | |
| 3 | 8***0 | Топливопровод 3 секции (8 цилиндр) | |
| 4 | 8***0 | Топливопровод 4 секции (7 цилиндр) | |
| 5 | 8***0 | Топливопровод 5 секции (2 цилиндр) | |
| 6 | 8***0 | Топливопровод 6 секции (1 цилиндр) | |
| 7 | 8***0 | Топливопровод 7 секции (6 цилиндр) | |
| 8 | 8***0 | Топливопровод 8 секции (5 цилиндр) | |
| 9 | 3***9 | Кляммер | |
| 10 | 8***0 | Амортизатор | |
| 11 | 8***0 | Трубка дренажная | |
| 12 | 3***4 | Шайба 10 | |
| 13 | 3***9 | Болт М10х1х40 | |
| 14 | 8***3 | Трубка топливная дренажная форсунок | |
| 15 | 3***9 | Болт М10х1х22 | |
| 16 | 8***9 | Наконечник | |
| 17 | 8***4 | Уплотнитель | |
| 18 | 8***5 | Фланец |
