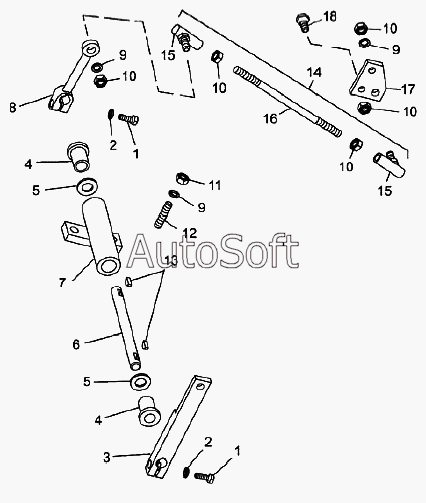

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Привод управления регулятором
10
10
10
10
10
18
17
16
15
15
14
13
12
11
1
1
9
9
9
8
7
6
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М6х25 | |
| 2 | 2***П | Шайба 6.Т | |
| 3 | 8***5 | Рычаг | |
| 4 | 8***0 | Втулка | |
| 5 | 3***9 | Шайба 12 | |
| 6 | 8***5 | Вал привода управления | |
| 7 | 8***9 | Кронштейн | |
| 8 | 8***2 | Рычаг | |
| 9 | 2***2 | Шайба 8.Т | |
| 10 | 2***9 | Гайка М8 | |
| 11 | 2***9 | Гайка М8х1 | |
| 12 | 2***9 | Шпилька М8х(1,25-3n/1-6g)х22 | |
| 13 | 4***6 | Шпонка 3х5 | |
| 14 | 8***0 | Тяга с наконечниками | |
| 15 | 8***4 | Наконечник | |
| 16 | 8***1 | Тяга | |
| 17 | 8***4 | Накладка | |
| 18 | 2***9 | Болт М8-6gх16 |
