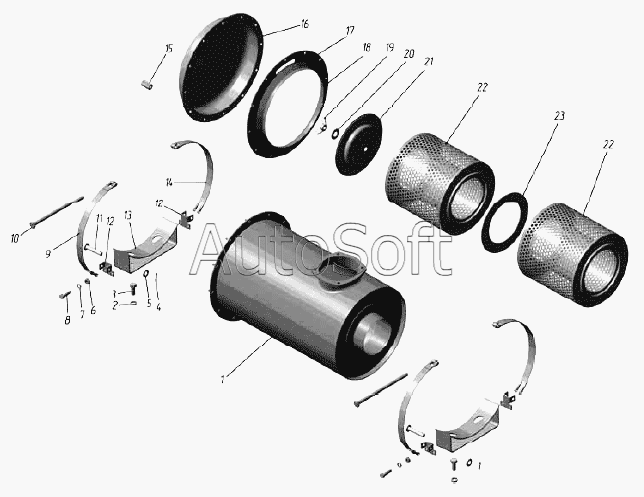

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Фильтр воздушный
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8421.1109010 | 8***0 | Фильтр воздушный в сборе | |
| 1 | 8***8 | Корпус воздушного фильтра | |
| 2 | 2***2 | Шайба 10.ОТ | |
| 3 | 2***9 | Болт М10х1,25х25 | |
| 4 | 2***9 | Шплинт 3,2х20.016 | |
| 5 | 2***9 | Шайба 10 | |
| 6 | 2***9 | Гайка М8 | |
| 7 | 2***2 | Шайба 8.Т | |
| 8 | 2***9 | Болт М8х30 | |
| 9 | 8***0 | Хомут левый в сборе | |
| 10 | 8***0 | Болт стяжной М10х158 | |
| 11 | 2***9 | Палец 10х48 | |
| 12 | 8***0 | Кронштейн крепления хомута | |
| 13 | 8***0 | Кронштейн установки воздушного фильтра в сборе | |
| 14 | 8***0 | Хомут левый в сборе | |
| 15 | 8***8 | Гайка М8 | |
| 16 | 8***6 | Корпус бункера | |
| 17 | 8***0 | Прокладка бункера | |
| 18 | 8***2 | Направляющая бункера | |
| 19 | 8***6 | Гайка фильтрующего элемента | |
| 20 | 8***7 | Кольцо уплотнительное | |
| 21 | 8***9 | Держатель фильтрующего элемента | |
| 22 | 8***0 | Элемент фильтрующий в сборе | |
| 23 | 8***4 | Проставка |
