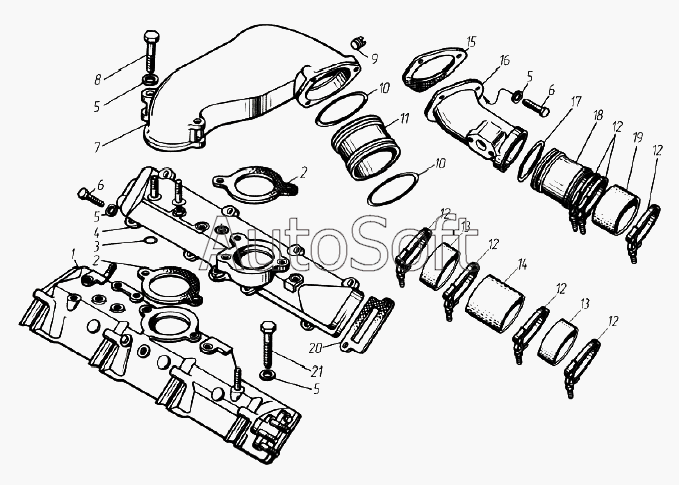

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Впускные коллекторы
10
10
21
20
19
18
17
16
16
15
14
13
13
12
12
12
12
12
12
11
1
9
8
7
7
6
6
5
5
5
5
4
3
2
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Коллектор впускной левый в сборе | |
| 1 | 8***0 | Коллектор впускной левый в сборе | |
| 1 | 8***4 | Коллектор впускной левый в сборе | |
| 1 | 8***1 | Коллектор впускной левый в сборе | |
| 2 | 8***6 | Прокладка патрубка | |
| 3 | 2***4 | Прокладка 16х22х2 | |
| 4 | 8***0 | Коллектор впускной правый в сборе | |
| 5 | 2***9 | Шайба 10 | |
| 6 | 2***9 | Болт М10х1,25х35 | |
| 7 | 8***1 | Патрубок соединительный | |
| 7 | 8***2 | Патрубок соединительный | |
| 8 | 2***9 | Болт М10х1,25х60 | |
| 9 | 3***9 | Пробка К1/8 | |
| 10 | 2***9 | Кольцо 108-115-46-2-1 | |
| 11 | 8***8 | Втулка | |
| 12 | 2***8 | Хомут стяжной | |
| 13 | 8***8 | Рукав 75-87,5х45-0,3(3) | |
| 14 | 8***0 | Втулка | |
| 15 | 8***4 | Прокладка | |
| 16 | 8***1 | Патрубок подводящий | |
| 16 | 8***1 | Патрубок подводящий | |
| 17 | 2***1 | Кольцо 068-074-36-2-5 | |
| 18 | 8***0 | Втулка переходная | |
| 19 | 2***8 | Рукав 75-87,5х45-0,3(3) | |
| 20 | 8***6 | Прокладка впускного коллектора | |
| 21 | 4***7 | Болт М10х1,25х100 |
