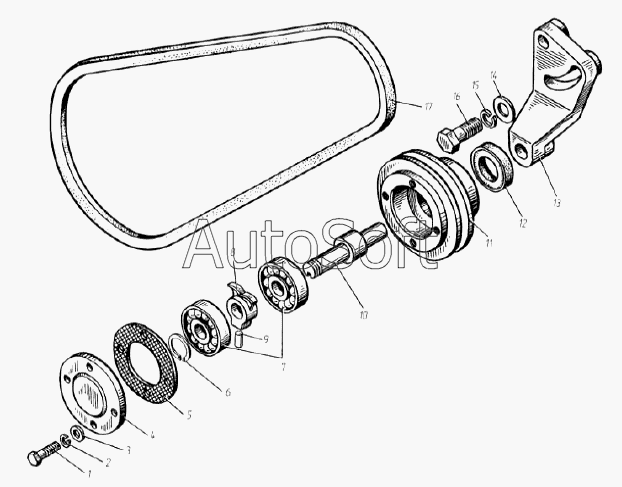

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Натяжное устройство
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1307320 | 8***0 | Маслоразбрызгиватель (в сборе) | |
| 842.1307155 | 8***5 | Натяжное устройство (в сборе) | |
| 842.1307204 | 8***4 | Кронштейн натяжного устройства (в сборе) | |
| 8481.1307155 | 8***5 | Натяжное устройство (в сборе) | |
| 8486.1307155 | 8***5 | Натяжное устройство (в сборе) | |
| 8486.1307204 | 8***4 | Кронштейн натяжного устройства (в сборе) | |
| 1 | 2***9 | Болт М6-6gх20 | |
| 2 | 2***2 | Шайба 6.Т | |
| 3 | 2***9 | Шайба 6 | |
| 4 | 8***4 | Крышка шкива натяжного устройства | |
| 5 | 8***9 | Прокладка крышки | |
| 6 | 8***5 | Кольцо Б17 | |
| 7 | 2***0 | Подшипник 303 К2 | |
| 8 | 8***2 | Маслоразбрызгиватель натяжного устройства | |
| 9 | 2***2 | Штифт 4С3х10.06 | |
| 10 | 8***4 | Ось шкива натяжного устройства | |
| 11 | 8***0 | Шкив натяжного устройства | |
| 11 | 8***0 | Шкив натяжного устройства | |
| 12 | 2***0 | Манжета | |
| 13 | 8***6 | Кронштейн натяжного устройства | |
| 13 | 8***6 | Кронштейн натяжного устройства | |
| 14 | 3***9 | Шайба 10х28х3 | |
| 15 | 2***2 | Шайба 10.ОТ | |
| 16 | 2***9 | Болт М10х1,25х40 | |
| 17 | 2***8 | Ремень I-11х10-1180 | |
| 17 | 2***1 | Ремень зубчатый 2 кл. I-1 1х10-1250 | |
| 17 | 2***8 | Ремень зубчатый 2 кл. I-11х10-1180 | |
| 17 | 8***3 | Комплект ремней привода агрегатов включает ремень зубчатый 2кл. I-1 110-1775-2 штуки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
