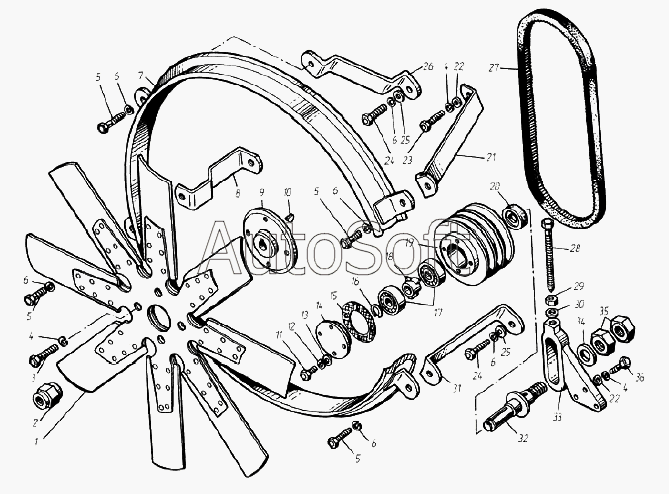

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Вентилятор, кожух вентилятора и натяжное устройство привода вентилятора
1
1
2
3
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 841.1308005 | 8***5 | Комплект ремней (3 шт.) привода агрегатов | |
| 841.1308110 | 8***0 | Натяжное приспособление (в сборе) | |
| 843.1308005 | 8***5 | Комплект ремней (3 шт.) привода агрегатов | |
| 8481.1318005 | 8***5 | Комплект ремней (2 шт.) | |
| 8522.1308138 | 8***8 | Кронштейн натяжного приспособления | |
| 1 | 8***1 | Крыльчатка вентилятора (в сборе) | |
| 1 | 8***1 | Крыльчатка вентилятора обратной подачи (в сборе) | |
| 2 | 3***9 | Гайка М22х1,5-6H | |
| 3 | 2***9 | Болт М10х1,25х25 | |
| 4 | 2***2 | Шайба 10.ОТ | |
| 5 | 2***9 | Болт М8-6gх16 | |
| 6 | 2***2 | Шайба 8.Т | |
| 7 | 8***0 | Кожух вентилятора (в сборе) | |
| 7 | 8***0 | Кожух вентилятора (в сборе) | |
| 7 | 8***0 | Кожух вентилятора (в сборе) | |
| 8 | 8***2 | Кронштейн крепления кожуха вентилятора правый нижний | |
| 9 | 8***2 | Ступица крыльчатки вентилятора | |
| 10 | 4***3 | Шпонка 5х7,5 | |
| 11 | 2***9 | Болт М6-6gх20 | |
| 12 | 2***2 | Шайба 6.Т | |
| 13 | 2***9 | Шайба 6 | |
| 14 | 8***1 | Крышка шкива натяжного приспособления | |
| 15 | 2***2 | Прокладка крышки | |
| 16 | 8***3 | Кольцо 1Б 20 | |
| 17 | 4***4 | Подшипник 304К | |
| 18 | 8***5 | Маслоразбрызгиватель (в сборе) | |
| 19 | 8***2 | Шкив натяжного приспособления | |
| 20 | 2***0 | Манжета | |
| 21 | 8***6 | Кронштейн крепления кожуха вентилятора левый верхний | |
| 22 | 2***9 | Шайба 10 | |
| 23 | 2***9 | Болт М10х1,25х35 | |
| 24 | 2***9 | Болт М8-6gх25 | |
| 25 | 2***9 | Шайба 8 | |
| 26 | 8***4 | Кронштейн крепления кожуха вентилятора правый верхний | |
| 27 | 2***3 | Ремень зубчатый 2 кл. I-14х13-1320 | |
| 27 | S***0 | Ремень зубчатый SPB(XPB) 16,3х13-1400 | |
| 28 | 3***9 | Болт М12х1,25-6gх158 | |
| 29 | 2***9 | Гайка М12х1,25 | |
| 30 | 2***2 | Шайба 12.ОТ | |
| 31 | 8***4 | Кронштейн крепления кожуха вентилятора левый нижний | |
| 32 | 8***6 | Ось крепления натяжного приспособления | |
| 33 | 8***8 | Кронштейн натяжного приспособления | |
| 34 | 3***9 | Шайба установочная 22 | |
| 35 | 2***9 | Гайка М22х1,5-6H | |
| 36 | 2***9 | Болт М10х1,25х60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
