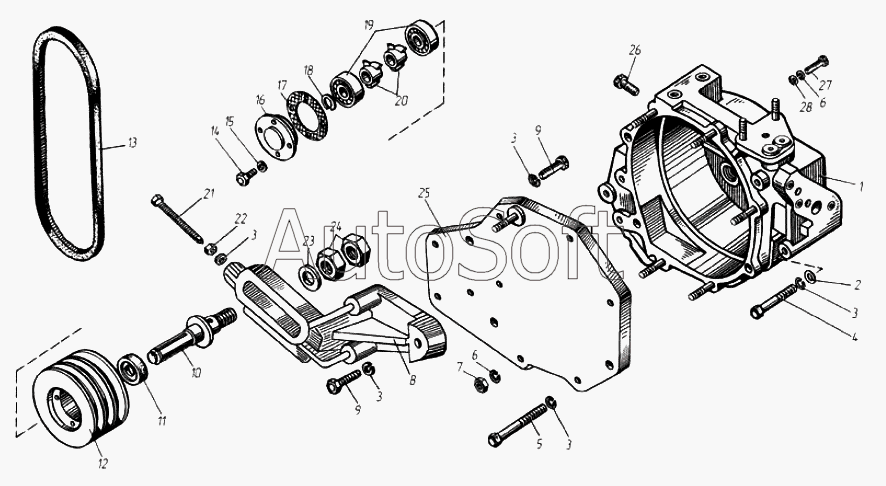

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Вентилятор, кожух вентилятора и натяжное устройство привода вентилятора
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
9
8
7
6
6
5
4
3
3
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8486.1308110-30 | 8***0 | Натяжное устройство (в сборе) | |
| 1 | 8***8 | Корпус-кронштейн со шпильками и ввертышами | |
| 2 | 2***9 | Шайба 12 | |
| 3 | 2***2 | Шайба 12.ОТ | |
| 4 | 2***9 | Болт М12х1,25-6gх95 | |
| 5 | 2***9 | Болт М12х1,25х140 | |
| 6 | 2***2 | Шайба 10.ОТ | |
| 7 | 2***9 | Гайка М10х1,25-6Н | |
| 8 | 8***0 | Кронштейн натяжного устройства | |
| 9 | 4***6 | Болт М12х1,25х40 | |
| 10 | 8***0 | Ось натяжного устройства | |
| 11 | 2***0 | Манжета | |
| 12 | 8***0 | Шкив натяжного устройства | |
| 13 | Р***0 | Ремень II-21-14-1950 | |
| 14 | 2***9 | Болт М6-6gх20 | |
| 15 | 2***2 | Шайба 6.Т | |
| 16 | 8***1 | Крышка шкива натяжного устройства | |
| 17 | 2***2 | Прокладка крышки | |
| 18 | 8***3 | Кольцо 1Б 20 | |
| 19 | 4***4 | Подшипник 304К | |
| 20 | 8***5 | Маслоразбрызгиватель (в сборе) | |
| 21 | 8***0 | Болт-натяжитель М12х1,25-6gх195 | |
| 22 | 2***9 | Гайка М12х1,25 | |
| 23 | 3***9 | Шайба установочная 22 | |
| 24 | 2***9 | Гайка М22х1,5-6H | |
| 25 | 8***0 | Лист торцовый с втулкой и шпилькой (в сборе) | |
| 26 | 2***2 | Пробка М10х1 | |
| 27 | 2***9 | Болт М10х1,25-6gх55 | |
| 28 | 2***9 | Шайба 10 |
