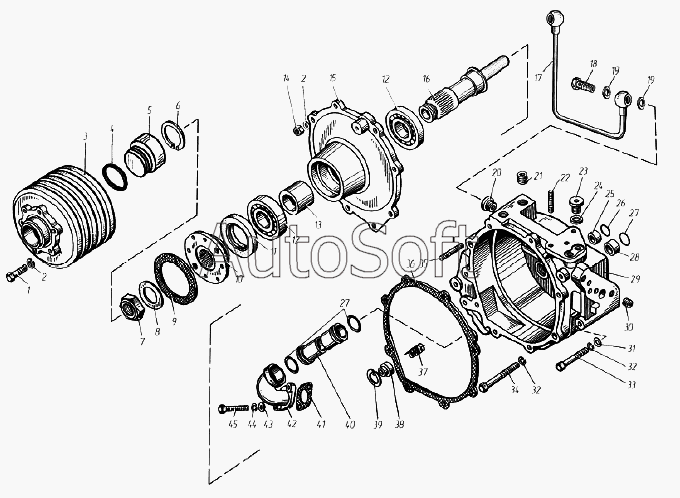

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Гидромуфта привода вентилятора
33
22
23
24
25
26
27
27
28
29
30
31
32
32
21
34
35
36
37
38
39
40
41
42
43
44
45
9
1
2
2
3
3
4
5
6
7
8
10
11
12
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 841.1318074 | 8***4 | Корпус подшипников со шпилькой (в сборе) | |
| 841.1318088 | 8***8 | Корпус-кронштейн со шпильками и ввертышами | |
| 8424.1318008-02 | 8***2 | Привод генератора с натяжным приспособлением | |
| 8424.1318008-10 | 8***0 | Привод генератора с натяжным приспособлением | |
| 8424.1318010-01 | 8***1 | Привод генератора | |
| 8424.1318010-10 | 8***0 | Привод генератора | |
| 1 | 2***9 | Болт М10х1,25х35 | |
| 2 | 2***2 | Шайба 10.ОТ | |
| 3 | 8***0 | Шкив привода гидромуфты | |
| 3 | 8***0 | Шкив привода гидромуфты | |
| 4 | 2***2 | Кольцо 044-052-46-2-1 | |
| 5 | 8***3 | Заглушка | |
| 6 | 2***1 | Кольцо стопорное Б62 | |
| 7 | 3***9 | Гайка М39х2-6H | |
| 8 | 3***2 | Шайба 40 | |
| 9 | 8***0 | Прокладка шкива | |
| 10 | 8***0 | Ступица шкива | |
| 11 | 8***6 | Манжета с пружиной (в сборе) | |
| 12 | 6***А | Подшипник ГОСТ 8338-75 | |
| 13 | 8***6 | Втулка распорная | |
| 14 | 2***9 | Гайка М10х1,25-6Н | |
| 15 | 8***5 | Корпус подшипников | |
| 16 | 8***0 | Вал | |
| 17 | 8***0 | Трубка подвода масла привода генератора (в сборе) | |
| 18 | 3***9 | Болт М10х1х22 | |
| 19 | 3***4 | Шайба 10 | |
| 20 | 3***9 | Ввертыш М10х1-6Н-М16х1,5-6gх20,5 | |
| 21 | 3***9 | Ввертыш М10х1,25-6Н-М16х1,5-3nх18 | |
| 22 | 2***9 | Шпилька М10х1,5х1,25х25 | |
| 23 | 3***9 | Пробка М14х1,5-6g | |
| 24 | 3***П | Прокладка 14х19х1,5 | |
| 25 | 8***0 | Втулка | |
| 26 | 2***3 | Кольцо 015-019-25-2-5 | |
| 27 | 2***9 | Кольцо 030-036-36-2-5 | |
| 28 | 8***2 | Втулка | |
| 29 | 8***0 | Корпус-кронштейн гидромуфты | |
| 30 | 3***9 | Ввертыш М10х1,25-6H-М16х1,5-3nх16 | |
| 31 | 2***9 | Шайба 12 | |
| 32 | 2***2 | Шайба 12.ОТ | |
| 33 | 2***9 | Болт М12х1,25-6gх95 | |
| 34 | 2***9 | Болт М12х1,25х140 | |
| 35 | 2***9 | Шпилька М10х(1,5-3n/1,25-6g)х28 | |
| 36 | 8***8 | Прокладка корпуса подшипников гидромуфты | |
| 37 | 8***0 | Пружина | |
| 38 | 8***8 | Уплотнитель | |
| 39 | 8***7 | Кольцо запорное | |
| 40 | 8***0 | Трубка сливная | |
| 41 | 2***А | Прокладка патрубка | |
| 42 | 8***6 | Патрубок сливной | |
| 43 | 2***9 | Шайба 8 | |
| 44 | 2***2 | Шайба 8.Т | |
| 45 | 2***9 | Болт М8х1,25х55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
