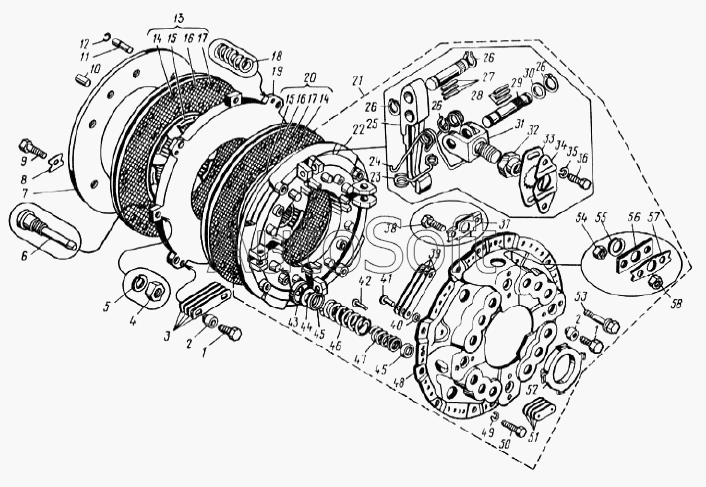

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Сцепление
42
44
43
42
42
42
42
42
42
42
45
45
41
40
39
38
37
36
35
34
51
58
57
56
55
54
53
52
51
51
33
51
50
49
48
47
47
46
46
7
15
15
14
14
13
12
11
10
9
8
16
16
6
5
4
3
2
2
1
1
23
32
31
30
29
28
27
26
26
26
26
25
24
22
21
21
21
20
19
18
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15.1600010-10 | 1***0 | Установка сцепления | |
| 15.1601282 | 1***2 | Штифт установочный (в сборе) | |
| 151.1600010 | 1***0 | Установка сцепления | |
| 151.1600010-10 | 1***0 | Установка сцепления | |
| 1 | 3***9 | Болт | |
| 2 | 1***4 | Втулка пластины | |
| 3 | 1***2 | Пластина диска | |
| 4 | 2***9 | Гайка | |
| 5 | 2***9 | Шайба 12.ОТ | |
| 6 | 1***2 | Шток диска | |
| 7 | 1***2 | Диск сцепления опорный | |
| 8 | 3***2 | Шайба стопорная | |
| 9 | 4***2 | Болт | |
| 10 | 2***9 | Штифт | |
| 11 | 1***3 | Штифт установочный | |
| 12 | 3***П | Кольцо стопорное | |
| 13 | 1***9 | Диск сцепления ведомый передний (в сборе) | |
| 14 | 3***П | Заклепка | |
| 15 | 1***2 | Диск ведомый с пластинами (в сборе) | |
| 16 | 1***8 | Накладка фрикционная | |
| 17 | 3***П | Заклепка ступенчатая | |
| 18 | 1***2 | Пружина среднего диска | |
| 19 | 1***2 | Диск сцепления ведущий средний | |
| 20 | 1***0 | Диск сцепления ведомый в сборе | |
| 21 | 1***0 | Диск нажимной с кожухом в сборе | |
| 21 | 1***0 | Диск нажимной с кожухом в сборе | |
| 21 | 1***0 | Диск нажимной с кожухом в сборе | |
| 22 | 1***3 | Диск нажимной | |
| 23 | 1***5 | Петля пружины | |
| 24 | 1***3 | Пружина | |
| 25 | 1***5 | Рычаг оттяжной | |
| 26 | 1***6 | Кольцо | |
| 27 | 1***3 | Ось рычага нажимного диска | |
| 28 | 1***0 | Ролик | |
| 29 | 1***2 | Ось вилки | |
| 30 | 1***4 | Шайба | |
| 31 | 1***8 | Вилка рычага | |
| 32 | 1***9 | Гайка регулировочная | |
| 33 | 1***1 | Пластина стопорная | |
| 34 | 1***0 | Пластина опорная | |
| 35 | 2***2 | Шайба 8.Т | |
| 36 | 2***9 | Болт М8х1,25х12 | |
| 37 | 1***6 | Пластина стопорная | |
| 38 | 2***9 | Болт М8х30 | |
| 39 | 1***2 | Пластина | |
| 40 | 2***2 | Шайба 10 | |
| 41 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 42 | 2***2 | Заклепка | |
| 43 | 1***7 | Шайба подкладки | |
| 44 | 1***8 | Подкладка | |
| 45 | 1***9 | Шайба центрирующая | |
| 46 | 1***5 | Пружина нажимная наружная | |
| 46 | 1***5 | Пружина нажимная наружная | |
| 47 | 1***6 | Пружина нажимная внутренняя | |
| 47 | 2***6 | Пружина нажимная внутренняя | |
| 48 | 1***5 | Кожух сцепления | |
| 49 | 2***2 | Шайба 10.ОТ | |
| 50 | 4***1 | Болт | |
| 51 | 1***8 | Пластина балансировочная | |
| 51 | 1***0 | Пластина балансировочная | |
| 51 | 1***0 | Пластина балансировочная | |
| 51 | 1***0 | Пластина балансировочная | |
| 52 | 1***0 | Кольцо упорное | |
| 53 | 1***0 | Болт стяжной | |
| 54 | 3***2 | Гайка | |
| 55 | 2***4 | Кольцо штока среднего диска | |
| 56 | 1***8 | Планка | |
| 57 | 1***7 | Пластина | |
| 58 | 2***9 | Гайка М8 |
