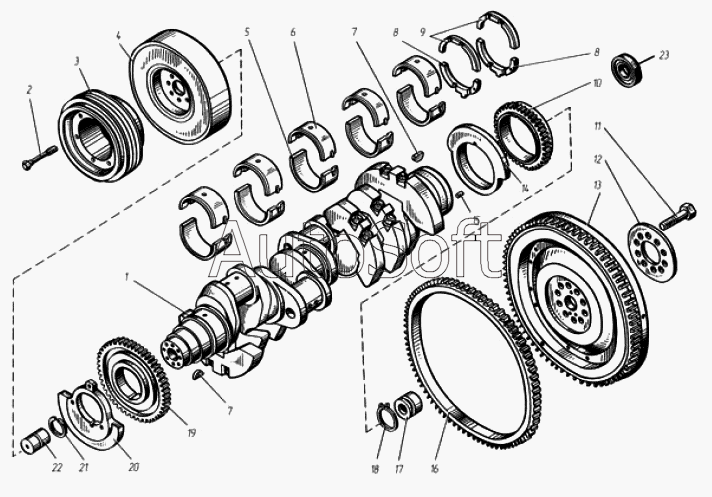

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Коленчатый вал и маховик
17
13
13
13
13
13
13
13
14
15
16
17
17
13
17
18
19
20
21
22
23
23
23
23
23
3
1
2
3
3
3
3
3
3
3
3
4
5
6
7
7
8
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8421.1005007 | 8***7 | Вал коленчатый в сборе с подшипником и шестернями | |
| 8423.1005010 | 8***0 | Вал коленчатый в сборе с шестернями | |
| 1 | 8***5 | Вал коленчатый | |
| 2 | 8***2 | Болт | |
| 3 | 8***1 | Шкив | |
| 3 | 8***0 | Шкив | |
| 3 | 8***0 | Шкив | |
| 3 | 8***1 | Шкив | |
| 3 | 8***1 | Шкив | |
| 3 | 8***6 | Шкив | |
| 3 | 8***7 | Шкив | |
| 3 | 8***2 | Шкив | |
| 3 | 8***1 | Шкив | |
| 4 | 8***0 | Гаситель крутильных колебаний | |
| 5 | 8***1 | Вкладыш нижний | |
| 6 | 8***0 | Вкладыш верхний | |
| 7 | 4***0 | Шпонка 8х11 сегментная | |
| 8 | 8***0 | Полукольцо упорного подшипника нижнее | |
| 9 | 8***3 | Полукольцо упорного подшипника верхнее | |
| 10 | 8***1 | Шестерня распределительная | |
| 11 | 8***3 | Болт | |
| 12 | 8***8 | Пластина | |
| 12 | 8***1 | Пластина | |
| 13 | 8***0 | Маховик | |
| 13 | 8***1 | Маховик | |
| 13 | 8***1 | Маховик | |
| 13 | 8***1 | Маховик | |
| 13 | 8***7 | Маховик | |
| 13 | 8***1 | Маховик | |
| 13 | 8***0 | Маховик | |
| 13 | 8***0 | Маховик | |
| 13 | 8***5 | Маховик | |
| 14 | 8***7 | Противовес задний | |
| 15 | 3***П | Штифт 10х40 | |
| 16 | 8***0 | Обод зубчатый (входит в состав маховика) | |
| 17 | 8***1 | Втулка установочная | |
| 17 | 8***1 | Втулка установочная | |
| 17 | 8***1 | Втулка установочная | |
| 17 | 8***1 | Втулка установочная | |
| 18 | 8***2 | Кольцо упорное | |
| 19 | 8***0 | Шестерня привода масляного насоса | |
| 20 | 8***6 | Противовес передний | |
| 21 | 8***6 | Кольцо упорное | |
| 22 | 8***5 | Вставка коленчатого вала | |
| 23 | 4***3 | Подшипник 305 ГОСТ 8338-75 | |
| 23 | 8***2 | Вкладыши коренных подшипников, комплект | |
| 23 | 8***7 | Вал коленчатый с коренными и шатунными вкладышами, комплект | |
| 23 | П***5 | Подшипник 160305 ГОСТ 8882-75 | |
| 23 | П***9 | Подшипник 60206 ГОСТ 7242-89 |
