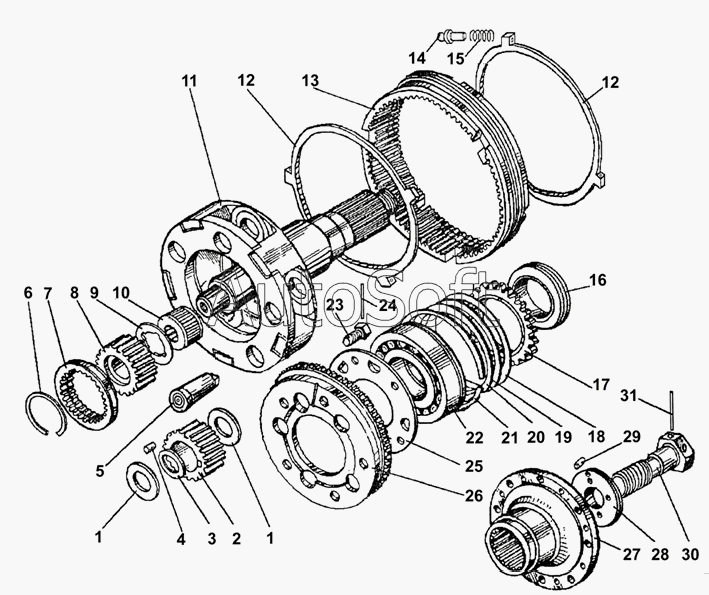

Каталог запасных частей к технике: ТМЗ КПП ЯМЗ-238ВМ, ЯМЗ-238ВК (2002). Вал и шестерни демультипликатора
17
31
30
29
28
27
27
26
25
24
23
22
21
20
19
18
1
1
16
15
14
13
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Кольцо торцовое сателлита | |
| 2 | 2***0 | Сателлит | |
| 3 | 2***0 | Втулка промежуточная роликов сателлита | |
| 4 | 4***0 | Ролик | |
| 5 | 2***0 | Ось сателлита | |
| 6 | 2***0 | Кольцо 2А92 | |
| 7 | 2***6 | Муфта соединительная солнечной шестерни | |
| 8 | 2***1 | Шестерня солнечная | |
| 9 | 2***1 | Кольцо торцовое солнечной шестерни | |
| 10 | 8***Д | Подшипник роликовый | |
| 11 | 2***0 | Вал выходной с удлинителем | |
| 12 | 2***0 | Кольцо фрикционное | |
| 13 | 2***0 | Шестерня коронная | |
| 14 | 2***6 | Штифт фиксатора | |
| 15 | 2***0 | Пружина | |
| 16 | 2***0 | Червяк привода спидометра | |
| 17 | 2***0 | Кольцо зубчатое | |
| 18 | 2***3 | Кольцо упорное | |
| 19 | 2***4 | Прокладка регулировочная | |
| 20 | 2***6 | Прокладка регулировочная | |
| 21 | 2***4 | Кольцо стопорное | |
| 22 | 5***7 | Подшипник задний | |
| 23 | 3***2 | Болт М12х1,25-6gх30 | |
| 24 | 2***2 | Шплинт - проволока | |
| 25 | 2***0 | Кольцо маслонакапителя | |
| 26 | 2***0 | Муфта зубчатая высшего диапазона | |
| 27 | 2***1 | Фланец крепления карданного вала | |
| 27 | 2***0 | Фланец крепления карданного вала | |
| 28 | 2***2 | Шайба | |
| 29 | 2***2 | Штифт | |
| 30 | 2***2 | Болт М24х1,5-6g | |
| 31 | 2***П | Шплинт-проволока |
