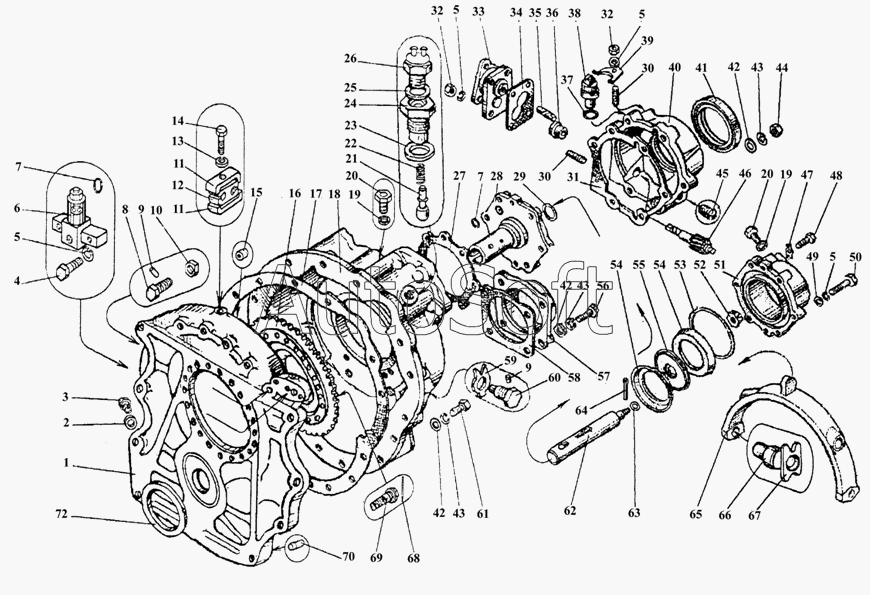

Каталог запасных частей к технике: ТМЗ КПП ЯМЗ-238ВМ, ЯМЗ-238ВК (2002). Картер демультипликатора с проставкой
44
53
52
51
50
49
48
47
46
45
54
54
43
43
43
42
42
42
41
40
39
38
37
36
63
71
70
69
68
67
66
65
64
35
62
61
60
59
58
57
56
55
9
9
16
15
14
13
12
11
11
10
17
8
7
7
6
6
6
5
5
4
3
2
1
26
34
33
32
32
31
30
30
29
28
27
25
24
23
22
21
20
20
19
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 238М.1721170-20 | 2***0 | Муфта зубчатая низшего диапазона | |
| 239В.1721005-40 | 2***0 | Демультипликатор с проставкой картера (в сборе) | |
| 313463-П | 3***П | Штифт | |
| 1 | 2***0 | Проставка картера | |
| 2 | 2***Б | Прокладка уплотнительная | |
| 3 | 3***2 | Пробка М24х2 | |
| 4 | 2***9 | Болт М8х1,25х45 | |
| 5 | 2***2 | Шайба 8.Т | |
| 6 | 3***1 | Клапан электромагнитный КЭМ24-01 ТУ 3742-001-4065-966-95 | |
| 7 | 2***4 | Кольцо 013-018-30-2-1 | |
| 8 | 2***2 | Болт | |
| 9 | 2***4 | Штифт | |
| 10 | 2***9 | Гайка | |
| 11 | 2***8 | Скоба крепления топливных трубок | |
| 12 | 2***0 | Прокладка | |
| 13 | 2***2 | Шайба 6.Т | |
| 14 | 3***9 | Болт М6-6gх28 | |
| 15 | 8***5 | Втулка-штифт | |
| 16 | 2***0 | Муфта зубчатая низшего диапазона в сборе | |
| 17 | 2***8 | Прокладка картера понижающей передачи | |
| 18 | 2***0 | Картер демультипликатора | |
| 19 | 3***П | Прокладка 14х19х1,5 | |
| 20 | 2***0 | Ввертыш | |
| 21 | 2***0 | Фиксатор | |
| 22 | 2***1 | Пружина фиксатора | |
| 23 | 3***П | Прокладка | |
| 24 | 3***2 | Ввертыш М16х1,5-6Н-М24х2-6gх24 | |
| 25 | 2***2 | Прокладка регулировочная | |
| 26 | 4***4 | Выключатель ВК-403Б-3716000 ТУ 37.003.188-76 | |
| 27 | 2***6 | Прокладка опоры штока | |
| 28 | 2***0 | Опора штока | |
| 29 | 2***4 | Кольцо 025-031-36-2-1 | |
| 30 | 2***9 | Шпилька М8х1,25-3n/1-6gх20 | |
| 31 | 2***3 | Прокладка крышки выходного вала | |
| 32 | 2***9 | Гайка М8х1 | |
| 33 | 2***2 | Фланец датчика спидометра | |
| 34 | 2***9 | Прокладка фланца датчика спидометра | |
| 35 | 2***2 | Валик привода спидометра | |
| 36 | 2***4 | Втулка шестерни привода спидометра | |
| 37 | 2***6 | Кольцо 018-022-25-2-1 | |
| 38 | 4***6 | Датчик скорости 1101.3843 | |
| 39 | 2***9 | Прижим | |
| 40 | 2***0 | Крышка выходного вала | |
| 41 | 2***0 | Манжета с пружиной | |
| 42 | 2***2 | Шайба 12 | |
| 43 | 2***2 | Шайба 12.ОТ | |
| 44 | 4***0 | Гайка | |
| 45 | 4***1 | Пробка КГ 1/8 | |
| 46 | 2***4 | Шестерня привода спидометра | |
| 47 | 3***2 | Шайба замковая | |
| 48 | 2***9 | Болт М8х30 | |
| 49 | 2***2 | Шайба 8 | |
| 50 | 2***9 | Болт М8-6gх50 | |
| 51 | 2***0 | Цилиндр | |
| 52 | 2***9 | Гайка М12х1,25-6Н | |
| 53 | 2***8 | Кольцо 115-121-36-2-1 | |
| 54 | 2***1 | Манжета | |
| 55 | 2***2 | Поршень цилиндра | |
| 56 | 2***9 | Болт М12х1,25-6gх35 | |
| 57 | 2***0 | Крышка подшипника вала отбора мощности | |
| 58 | 2***2 | Прокладка крышки | |
| 59 | 3***2 | Шайба замковая | |
| 60 | 2***7 | Ось вилки | |
| 61 | 3***9 | Болт М12-6gх50 | |
| 62 | 2***0 | Шток поршня | |
| 63 | 2***3 | Кольцо уплотнительное | |
| 64 | 2***9 | Шплинт 3,2х20.016 | |
| 65 | 2***1 | Вилка механизма переключения демультипликатора | |
| 66 | 2***7 | Ось сухаря | |
| 67 | 2***5 | Сухарь вилки | |
| 68 | 2***П | Шплинт проволока | |
| 69 | 3***П | Болт М10-4hх28,5 | |
| 70 | 3***2 | Штифт | |
| 71 | 2***2 | Кольцо упорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
