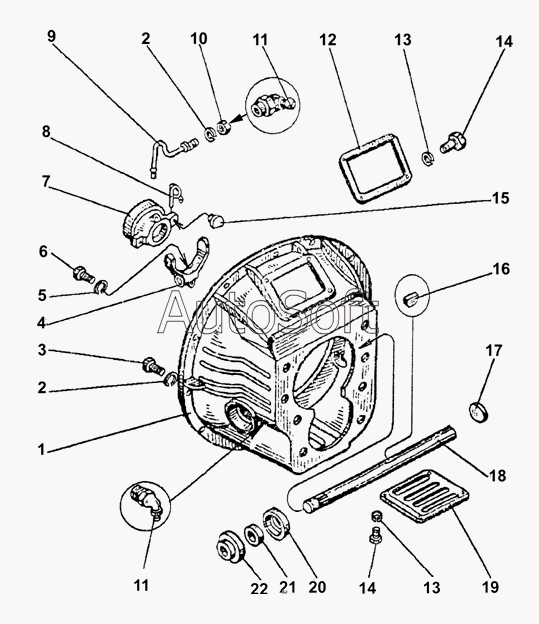

Каталог запасных частей к технике: ТМЗ КПП ЯМЗ-238ВМ, ЯМЗ-238ВК (2002). Картер сцепления коробок передач ЯМЗ-238ВМ-40, ЯМЗ-238ВК-40
11
11
22
21
20
19
18
17
16
15
14
14
13
13
12
1
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1601185-В | 2***В | Муфта выключения сцепления | |
| 986714КС17 | 9***7 | Подшипник | |
| 1 | 2***Б | Картер сцепления | |
| 2 | 2***2 | Шайба 16.ОТ | |
| 3 | 3***9 | Болт М16-6gх50 | |
| 4 | 2***2 | Вилка выключения сцепления | |
| 5 | 2***2 | Шайба 10.ОТ | |
| 6 | 3***9 | Болт М10х1,25х40 | |
| 7 | 2***2 | Муфта выключения сцепления в сборе | |
| 8 | 2***2 | Пружина муфты выключения сцепления | |
| 9 | 2***А | Шланг смазки муфты | |
| 10 | 2***9 | Гайка М16х1,5-6Н | |
| 11 | 4***5 | Прессмасленка | |
| 12 | 2***2 | Крышка люка картера сцепления | |
| 13 | 2***2 | Шайба 8.Т | |
| 14 | 2***9 | Болт М8-6gх16 | |
| 15 | 2***7 | Сухарь муфты выключения сцепления | |
| 16 | 3***2 | Шпонка сегментная 6х12 | |
| 17 | 2***2 | Заглушка 40.06 | |
| 18 | 2***Б | Вал вилки выключения сцепления | |
| 19 | 2***Б | Крышка люка картера сцепления | |
| 20 | 2***2 | Кольцо внутреннее | |
| 21 | 2***4 | Кольцо СП 37-27-10 | |
| 22 | 2***0 | Корпус сальника вала |
