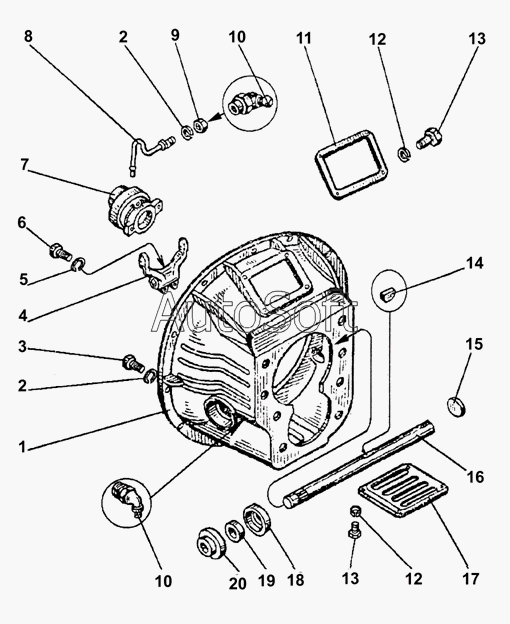

Каталог запасных частей к технике: ТМЗ КПП ЯМЗ-238ВМ, ЯМЗ-238ВК (2002). Картер сцепления коробок передач ЯМЗ-238ВМ-50, ЯМЗ-238ВМ-70, ЯМЗ-238ВК-50, ЯМЗ-238ВК-70
1
2
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 183.1601185 | 1***5 | Муфта выключения сцепления | |
| 70-117 | 7***7 | Подшипник | |
| 1 | 2***Б | Картер сцепления | |
| 2 | 2***2 | Шайба 16.ОТ | |
| 3 | 3***9 | Болт М16-6gх50 | |
| 4 | 1***3 | Вилка выключения сцепления | |
| 5 | 2***2 | Шайба 10.ОТ | |
| 6 | 3***9 | Болт М10х1,25х40 | |
| 7 | 1***0 | Муфта выключения сцепления в сборе | |
| 8 | 2***А | Шланг смазки муфты | |
| 9 | 2***9 | Гайка М16х1,5-6Н | |
| 10 | 4***5 | Прессмасленка | |
| 11 | 2***2 | Крышка люка картера сцепления | |
| 12 | 2***2 | Шайба 8.Т | |
| 13 | 2***9 | Болт М8-6gх16 | |
| 14 | 3***2 | Шпонка сегментная 6х12 | |
| 15 | 2***2 | Заглушка 40.06 | |
| 16 | 2***Б | Вал вилки выключения сцепления | |
| 17 | 2***Б | Крышка люка картера сцепления | |
| 18 | 2***2 | Кольцо внутреннее | |
| 19 | 2***4 | Кольцо СП 37-27-10 | |
| 20 | 2***0 | Корпус сальника вала |
